Transductor ultrasónico de 1Khz ~ 5Mhz y analizador de bocina Trz

El analizador de impedancia ultrasónica se puede aplicar a todo tipo de dispositivos de ultrasonido para medir las características de la impedancia, incluidos: cerámica piezoeléctrica, transductores, máquinas de limpieza por ultrasonidos, máquina de soldadura de plástico por ultrasonidos, sonido de agua, materiales magnetoestrictivos, molino ultrasónico, spray ultrasónico, escalador ultrasónico, radar de inversión , rango ultrasónico, facoemulsificación, limpieza ultrasónica, motores ultrasónicos, etc., todo uso de equipos de ultrasonido.
Cantidad:
  • PV90
  • Rps-sonic
  • PV90

Transductor ultrasónico de 1Khz ~ 5Mhz y analizador de bocina Trz



Cómo probar el transductor ultrasónico con este analizador:

Simplemente conecte el transductor ultrasónico con el analizador de bocina para realizar la prueba.


Cómo probar el amplificador ultrasónico con este analizador:

Es necesario conectar el amplificador a un buen transductor y luego conectarlo con el analizador.


Cómo probar la bocina ultrasónica con este analizador:

Necesita conectar la bocina en un buen transductor y luego conectarlo con el analizador.


1 mHz a 5 MHz, 1 mΩ a 1 TΩ

0.05% de precisión básica


El analizador de impedancia ultrasónica se caracteriza por la facilidad de uso, la combinación de indicadores y gráficos, parámetros precisos.
Analizador de impedancia ultrasónica serie de productos para varios tipos de dispositivos ultrasónicos para medir objetos, que incluyen: cerámica piezoeléctrica, transductores, máquinas de limpieza ultrasónica, máquina de soldadura plástica ultrasónica, materiales acústicos subacuáticos, materiales magnetoestrictivos, molino ultrasónico, atomización ultrasónica, limpieza ultrasónica, radar de inversión, rango ultrasónico, facoemulsificación, limpieza ultrasónica, motores ultrasónicos y todos los demás dispositivos y dispositivos utilizados en piezoeléctricos y ultrasonidos.


Ingeniería eléctrica: sensores, supercondensadores, caracterización de semiconductores, DLTS, tecnología de visualización, resistencias ultraaltas, dieléctricos de alta Q

Investigación de materiales: dieléctricos poliméricos, cerámicas y compuestos, materiales solares, caracterización de película delgada y nanoestructura

Bioimpedancia: análisis de impedancia tisular, crecimiento celular, investigación alimentaria

Por lo tanto, es muy importante mantener una impedancia ultrasónica cuando trabaja con una máquina de soldadura ultrasónica.

Puede usar el analizador de impedancia ultrasónica para finalizar el trabajo de correspondencia.

Puede usar el analizador de impedancia ultrasónica para encontrar qué patrullaje ultrasónico tiene problemas.

Puede verificar el parámetro y compararlo con su diseño a través del analizador de impedancia ultrasónica


ít
PV520A
Frecuencia 1Khz ~ 500Khz / 1Mhz / 3Mhz / 5Mhz

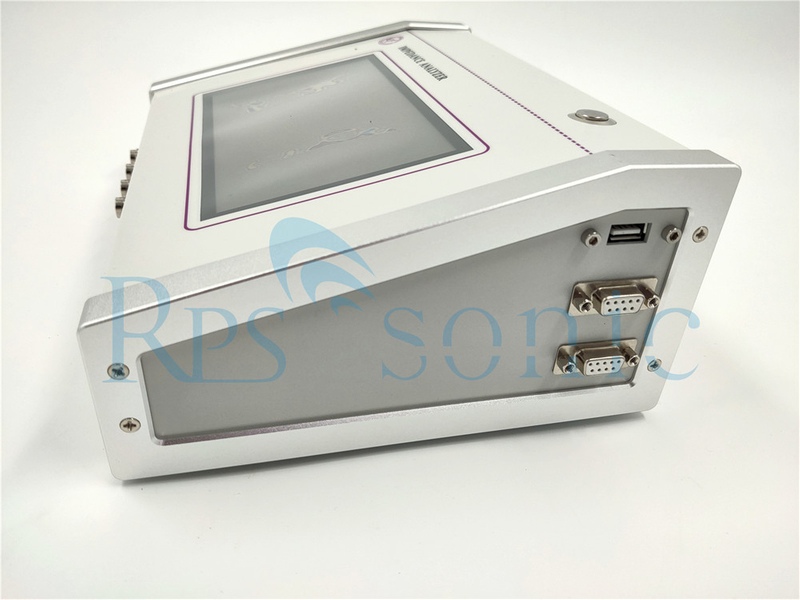

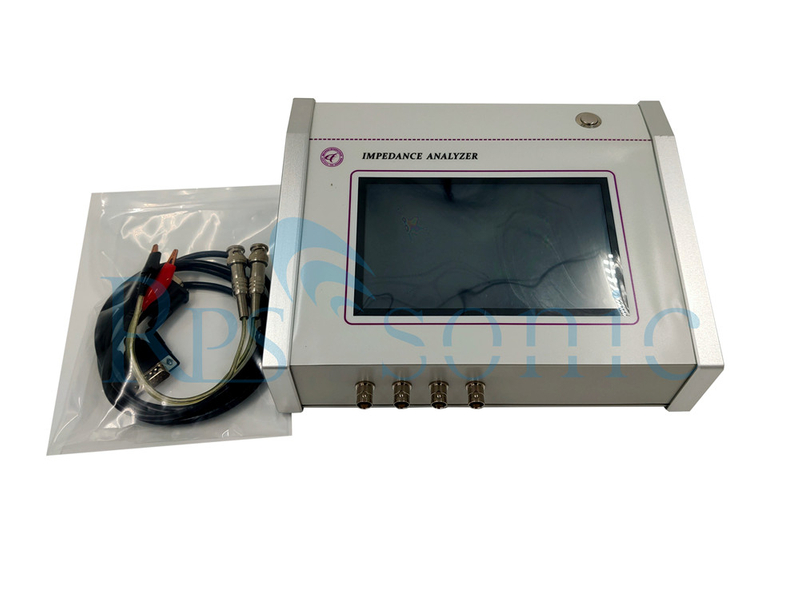

Característica de producto portátil, pantalla de 8 pulgadas, pantalla táctil completa
Dimensión L: 24 cm, W: 19 cm, H: 10 cm
Índice de medición Todos los parámetros, el grafo
Precisión de la medición <0.5%
Medida de velocidad 5 / S de una pasada (600 puntos de escaneo) ajustable
Precisión de frecuencia ± 10 ppm
Rango de impedancia 1Ω ~ 1MΩ
Paso de frecuencia 0.1Hz ~ cualquiera


Gráficos

El transductor ultrasónico de 1Khz ~ 5Mhz y el analizador de bocina Trz proporcionan cinco tipos de diagramas de características de coordenadas, y el diagrama de características logarítmicas tiene una importancia importante para la detección de dispositivos piezoeléctricos. El rendimiento de vibración de un vibrador piezoeléctrico o un sistema vibratorio puede juzgarse directamente mediante un gráfico logarítmico, que es relativamente intuitivo y práctico.

En circunstancias normales, el círculo de admitancia y la curva de conductancia son como se muestran en la siguiente figura.


El círculo de admitancia es un círculo único, y el gráfico logarítmico tiene solo un par de valores mínimos y máximos:

Analizador de impedancia ultrasónica



En condiciones anormales, el círculo de admitancia y la curva de conductancia son como se muestran en la figura a continuación. Hay múltiples círculos pequeños parásitos en la tabla de admisión. El gráfico logarítmico tiene muchos pares de valores mínimos y máximos:

pro_5_02



Servicio y envío

  • Garantía de un año para el transductor.

  • Puede contactarnos para consultas técnicas en cualquier momento.

  • Suministramos servicio OEM para clientes de ultramar, también mantendremos la confidencialidad para nuestros clientes.

  • También suministramos productos personalizados para pequeñas cantidades.

  • Envío por FED-EX / DHL



  • 1)La Universidad de Tsinghua y el Instituto de Acústica de la Academia de Ciencias de China desarrollaron conjuntamente la tecnología.

  • 2)Desde 2001, nuestra serie de productos HS60A / 70A para el mercado lleva 15 años, miles de clientes utilizan en la industria, se ha convertido de hecho en el estándar de medición de la industria del ultrasonido.

  • 3)En los últimos 15 años, más de 200 colegios y universidades han estado utilizando nuestros instrumentos, ya que a menudo tienen más de 20,000 instrumentos Agilent importados, 4294A. Nuestros instrumentos han sido probados muchas veces con instrumentos Agilent importados. Resulta que los resultados de nuestros instrumentos son completamente confiables.

  • 4)Nuestros instrumentos han sido utilizados por muchas empresas de pruebas ultrasónicas alemanas y estadounidenses como instrumentos de prueba. El instrumento es la clave para el control de calidad.

  • analizador ultrasónico de bocina


    analizador de impedancia ultrasónica

    1. ¿Quién debería comprar el analizador de impedancia?

    Quien use equipos ultrasónicos con frecuencia debe comprar el analizador de impedancia.


    2. ¿Cuál es el analizador de impedancia de funciones?

    Puede ayudarnos a obtener todos los parámetros del componente ultrasónico.

    3. ¿Es útil para nuestra producción?

    Sí, puede ayudar a encontrar el problema rápidamente, de modo que no se desconcierte cuando su equipo no funcione.

    4. ¿El analizador de impedancia ultrasónica se adapta a todas las áreas ultrasónicas?

    Sí, puede funcionar para componentes ultrasónicos en cualquier área, como calentamiento ultrasónico, soldadura ultrasónica, ecografía ultrasónica, corte ultrasónico, sellado ultrasónico.


    5. ¿Cuál es la vida útil de este equipo?

    8 ~ 10 años




    ¿Cómo equilibrar un transductor ultrasónico con un analizador de impedancia ultrasónica?

    El transductor ultrasónico cerámico piezoeléctrico es el componente central de los productos ultrasónicos. La calidad de la estrella de calidad afecta directamente el rendimiento de todo el equipo de ultrasonidos. Nuestros transductores son estrictamente probados por el sistema de evaluación de cerámica piezoeléctrica. El analizador de impedancia se puede usar para evaluar láminas piezoeléctricas de cerámica, transductores piezoeléctricos y sistemas completos de vibración (transductores + bocinas, moldes) y otros dispositivos. El rendimiento del dispositivo es bueno o malo. Análisis de equipos de dispositivos ultrasónicos con un analizador de impedancia, los parámetros más importantes son los siguientes:

    1. Fs: la frecuencia de resonancia mecánica, es decir, la frecuencia de funcionamiento del sistema de vibración, debe ser lo más cercana posible al valor esperado en el diseño.

    Este es el parámetro más importante como creo en el trabajo de emparejamiento.

    Para una máquina de limpieza, cuanto mayor sea la frecuencia de resonancia del vibrador, mejor.

    Para soldadores de plástico o mecanizado ultrasónico, si la bocina o el molde ultrasónico no están diseñados correctamente, la frecuencia de resonancia del vibrador se desviará del punto de operación.

    2. Gmax: Conductancia en resonancia, la conductancia del sistema de vibración durante el funcionamiento, que es el recíproco de la resistencia dinámica. Cuanto más grande, mejor en las mismas condiciones de soporte, Gmax = 1. / R1. Generalmente para limpiar o soldar vibradores, generalmente entre 50ms ~ 500ms. Si es demasiado pequeño, en general, el vibrador o el sistema de vibración funcionarán.

    Hay problemas como falta de coincidencia de circuitos o baja eficiencia de conversión y corta vida del vibrador.

    3. C0: capacitancia de la rama estática en el circuito equivalente del dispositivo piezoeléctrico, C0 = CT-C1 (donde: CT es la capacitancia libre a 1 kHz, y C1 es el equivalente del dispositivo piezoeléctrico.

    La estrella del condensador de la rama dinámica en el camino). Cuando lo use, equilibre C0 con inductancia.

    En el diseño del circuito de la máquina de limpieza o la máquina de procesamiento ultrasónico, equilibrar correctamente el CO2 puede aumentar el factor de potencia de la fuente de alimentación ultrasónica. Hay dos métodos para usar el equilibrio de inductancia.

    Afinación paralela y sintonización en serie.

    4. Qm: factor de calidad mecánica, determinado por el método de la curva de conductancia, Qm = Fs / (F2 - F1), cuanto mayor sea Qm, mejor, porque cuanto mayor sea Qm, mayor será la eficiencia del vibrador;

    Qm debe coincidir con la fuente de alimentación. Cuando el valor de Qm es demasiado alto, la fuente de alimentación no puede coincidir.

    Para limpiar el vibrador, cuanto mayor sea el valor de Qm, mejor. En general, el Qm del vibrador de limpieza debe alcanzar 500 o más. Si es demasiado bajo, la eficiencia del vibrador es baja.

    Para la máquina de soldadura ultrasónica, el valor de Qm del vibrador en sí mismo generalmente es de alrededor de 500, y después de agregar la bocina, generalmente alcanza aproximadamente 1000, con la bocina puede alcanzar 1500 ~ 3000. Si es demasiado bajo, la eficiencia de vibración es baja, pero no debe ser demasiado alta, porque cuanto mayor sea el Qm, más estrecho será el ancho de banda de trabajo, la fuente de alimentación dura es difícil de igualar y la fuente de alimentación es difícil.

    Para trabajar en el punto de frecuencia resonante, el dispositivo no funciona.

    5.F2, F1: la frecuencia del punto de media potencia del vibrador. Para todo el sistema de vibración (incluida la bocina y el molde) para el mecanizado ultrasónico, F2-F1 es superior a 10 Hz; de lo contrario, la banda de frecuencia es demasiado estrecha, la fuente de alimentación es difícil de operar en el punto de frecuencia de resonancia y el dispositivo no puede trabajar.

    F2 - F1 está directamente relacionado con el valor de Qm, Qm = Fs / (F2-F1).

    6. Fp: frecuencia antirresonancia, la frecuencia resonante de la rama paralela del vibrador piezoeléctrico. A esta frecuencia, la impedancia del vibrador piezoeléctrico es la más grande.

    7. Zmax: impedancia antirresonante, en circunstancias normales, la impedancia antirresonante de un transductor es superior a varias decenas de kilohms, si la impedancia antirresonancia es relativamente baja, la vida útil del vibrador es relativamente corta.

    8. CT: capacitancia libre, el valor de capacitancia del dispositivo piezoeléctrico a 1 kHz. Este valor es consistente con el valor medido por el medidor digital de capacitancia. Este valor se resta del condensador dinámico C1.

    Este es también un parámetro importante en el trabajo de correspondencia.

    Se puede obtener la capacidad estática real C0. C0 necesita ser equilibrado por un inductor externo. C1 participa en la conversión en estrella cuando el sistema funciona y no tiene que estar equilibrado.

    9. R1: resistencia dinámica, la resistencia de la conexión en serie de los vibradores piezoeléctricos, cuanto más pequeña, mejor bajo las mismas condiciones de soporte. Para limpiar o soldar el vibrador, si R1 es demasiado grande, hay un problema con el vibrador.

    Es un parámetro de referencia para verificar la calidad del transductor.

    10. Keff: coeficiente de acoplamiento electromecánico efectivo, en general, cuanto mayor sea Keff, mayor será la eficiencia de conversión
