Ultrasónica 60KHz Soldador de soldadura alambre de cobre sobre el vidrio

mecanizado por ultrasonidos es la eliminación de material por la acción de abrasión de suspensión líquida de grano-cargado que circula entre la pieza de trabajo y una herramienta vibratoria perpendicular a la workface en afrequency por encima de la gama audible.

Cantidad:
  • Si60
  • Rps-sonic
  • SI60

Ultrasónica 60KHz Soldador de soldadura alambre de cobre sobre el vidrio



Introducción:


Ultrasónica de soldadura es un proceso de soldadura especializada que elimina la necesidad de flujo químico. En lugar de flujo, que utiliza la energía acústica para interrumpir óxidos que se forman en la soldadura fundida y el metal base de las superficies durante el proceso de unión. Muchas veces la soldadura ultrasónica se usa para unir materiales difíciles de mojado como el aluminio, titanio, vidrio, cerámica y materiales diferentes. Las aplicaciones incluyen la electrónica, decives médicos, y componentes estructurales, en varias combinaciones de metales base, tales como cobre, aluminio, y titanio, grafito, carburos y más.

Hay varias ventajas de la soldadura por ultrasonidos ... Es un proceso sin fundente, utiizing engery mecánica acústicamente conducido a la fractura y perturbar películas de óxido sobre la soldadura y materiales de base para promover la humectación y la adherencia y soldadura. Flux puede contaminar y daños / Materias senstive corroe, la soldadura sin fundente de modo es ventajoso. Ultrasónico de soldadura también puede ser muy útil en materiales de base senstive, desde la punta de hierro de soldadura sólo necesitan ser sumergidos en la piscina de soldadura fundida para la activación mecánica de trabajo.

No hay necesidad de flujo al soldar al vidrio, cerámica o metal (el extremo de la punta de hierro hace que la vibración ultrasónica, y elimina cualquier contaminante o capas de óxido en las superficies)

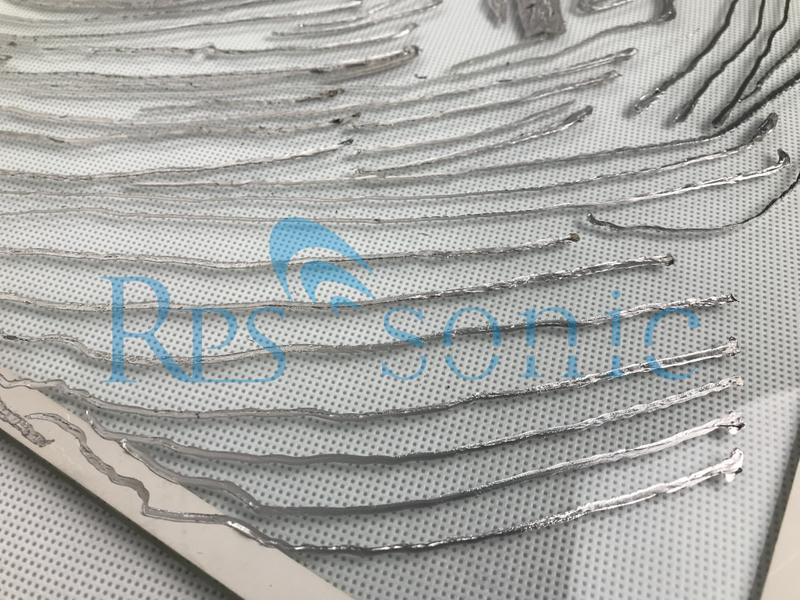

  • Se puede soldar al vidrio, cerámica o metal que no se puede soldar

  • El peso ligero y buena portabilidad

  • Varios derivados están disponibles

  • De acuerdo con el pedido del cliente, el extremo de la punta en el mango puede producir

  • Es por parte del electrodo, partes de baterías solares, y el electrodo de piezas de cerámica de superconductividad

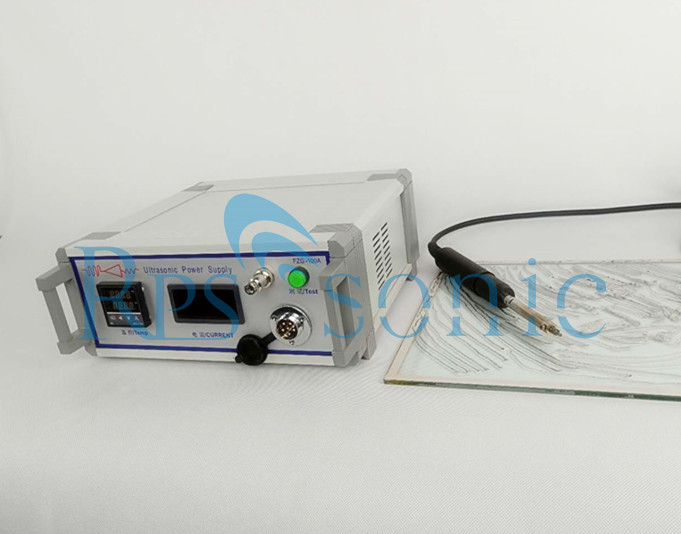

hierro ultrasónico de soldadura

Parámetro:

N º de Modelo. HC-Si60
Frecuencia ultrasónica 60kHz
Máxima salida 100 vatios
Rango de temperatura 150 ~ 400 ° C
Fuente de alimentación 220V / 50-60 Hz
Generador de ultrasonidos Talla 250 (W) x 310 (L) x 135 (H) mm
Peso 5 Kg
Característica Ultrasónica amplitud ajustable
Hierro manejar longitud y diámetro 190 mm / Ø20
Disponibilidad de soldadura Matrial Vidrio de ITO, AL, Mo, Cu etc.,

características

  • Interfaz amigable

  • Mediante la combinación de soldador ultrasónico Greatcell solar con peculiar Solderer aleaciones, el cliente puede soldar directamente sobre el vidrio / cerámica / materiales unsolderable.

  • Nuevo método de retroalimentación desarrollado a partir de una cuidadosa investigación de los ajustes de la frecuencia del oscilador permite estable, trabajo confiable.

  • Salida ajustable por control continuo

  • emperatura puede ajustarse dentro de 200 ° C 500 ° C por 10 ° C unidad

Solicitud:

  • la producción a pequeña escala.

  • Para su uso en condiciones de laboratorio, mientras que la preparación de datos antes de la producción en masa y para fines de inspección.

  • electrodos de soldadura para los bienes de visualización.

  • Para soldar electrodos para células solares.

  • electrodos de soldadura sobre altamente conductora

  • partes electrónicas substrates.Bonding cerámica.



¿De qué material puede la soldadura del soldador ultrasónico?


Estaño, Podemos comprobar la tabla de puntos de fusión de metal como follws:

METALPUNTO DE FUSION
(jefe)(de)
Revestir de metal antifricción249480
Berilio12852345
Cobre de berilio865-9551587 - 1750
Bismuto271.4520.5
Fósforo44111
Platino17703220
Latón rojo990 - 10251810 - 1880
renio31865767
Rodio19653569
Selenio217423
Silicio14112572
Plata, Pure9611761
Plata, Sterling8931640
Acero carbono1425 - 15402600 - 2800
Acero inoxidable15102750
tantalio29805400
torio17503180
Estaño232449.4
Titanio16703040
Tungsteno34006150
latón amarillo905-9321660 - 1710
Zinc419.5787

Nuestra Temperatura cuerno rango es de 150 ~ 400, por lo que el estaño puede ser fundido mediante nuestro cuerno.



El nuevo modelo del soldador ultrasónico se completa con un mango ergonómico de peso ligero de nuevo diseño, que garantiza que hay un mínimo de tensión en el operador durante el proceso de soldadura.

El soldador ultrasónico incorpora un potente calentador, con capacidad de 60 W, y un controlador de temperatura digital que permite al usuario ajustar la temperatura de la punta de soldadura y proporciona un control de 50 ° C hasta 400 ° C ± 2 ° C.

El generador de ultrasonidos tiene 9 niveles de actividad ultrasónica, seleccionados por pulsadores, además de una función que permite al soldador para ser utilizado como un soldador convencional si es necesario. La energía ultrasónica se aplica a la plancha, según sea necesario mediante el accionamiento del interruptor de pedal provisto o, alternativamente, la potencia puede ser encendido y apagado mediante el botón en la parte frontal de la unidad.

Un transductor ultrasónico está integrado en el mango del soldador y para evitar que esta unidad se sobrecaliente un uso continuo de un aire de refrigeración que se requiere. Hay un sistema de seguridad en el lugar para asegurar que si la presión de aire ha caído y ha dejado enfriar el transductor de la unidad se apaga automáticamente para evitar que la deriva de frecuencia y daños en el transductor. El suministro de aire de enfriamiento puede ser proporcionado por una pequeña bomba, no suministrado, o de un instalaciones poseen 0.75-1bar suministro de aire limpio.

El hierro viene con 3 puntas de soldadura intercambiables, hechos de un cobre duro de alta densidad, que se han adaptado a la generador de ultrasonidos para proporcionar un rendimiento óptimo. Hay una variedad de consejos para elegir, incluyendo varios tamaños de cincel, conos y formas de punto de una gama que la fabricación Solbraze para adaptarse a la aplicación del cliente.

El hierro ultrasónico puede ser en todo el mundo utiliza como la entrada de suministro de plancha potencia ultrasónica se puede cambiar a ser 110V o 230V dependiendo de la red eléctrica local de alimentación mediante un interruptor en la parte trasera de la unidad.
