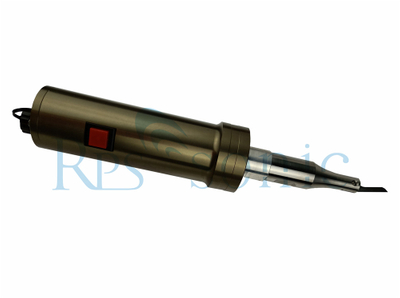

C35-1
Rps-sonic
C35-1
¿Cuál es el principio del corte ultrasónico?
El principio de un cortador ultrasónico es completamente diferente del convencional. Utiliza la energía de los ultrasonidos para fundir el material a cortar. Por lo tanto, el corte ultrasónico no requiere un filo afilado, ni requiere una gran presión, y no causa astillamiento ni rotura. Al mismo tiempo, dado que la cuchilla de corte está sujeta a vibraciones ultrasónicas, la resistencia a la fricción es particularmente pequeña y el material a cortar no se adhiere fácilmente a la cuchilla. Esto es particularmente efectivo para cortar materiales viscosos y elásticos, materiales congelados como alimentos, caucho, etc., u objetos que son inconvenientes para aplicar presión.
La estructura básica de la máquina de corte por ultrasonidos es un transductor ultrasónico, una bocina, una cuchilla de corte (cabezal de herramienta) y un generador. El generador ultrasónico convierte la potencia comercial en una corriente alterna de alta frecuencia y alto voltaje y la transmite al transductor ultrasónico. Un transductor ultrasónico es en realidad equivalente a un dispositivo de conversión de energía que convierte la energía eléctrica de entrada en energía mecánica, es decir, ondas ultrasónicas. Su manifestación es que el transductor se mueve hacia adelante y hacia atrás en la dirección longitudinal. La frecuencia del movimiento telescópico es equivalente a la frecuencia de la corriente alterna de alta frecuencia suministrada por la fuente de energía de accionamiento. La función de la bocina es fijar todo el sistema de vibración ultrasónica y amplificar la amplitud de salida del transductor. La cuchilla de corte (cabezal de herramienta) aumenta aún más la amplitud por un lado y enfoca la onda ultrasónica. Por otro lado, la onda ultrasónica se emite y la energía ultrasónica se concentra en la porción de corte del material a cortar utilizando un filo similar de la cuchilla de corte. Bajo la acción de una gran energía ultrasónica, esta parte se ablanda y se funde instantáneamente, y la fuerza se reduce considerablemente. En este momento, siempre que se aplique una pequeña fuerza de corte, se puede lograr el propósito de cortar el material.
Similar al corte convencional, los componentes básicos requeridos son un cortador y un yunque, y el cortador ultrasónico tiene dos estructuras básicas. Dependiendo de la ubicación de la aplicación ultrasónica, es posible que deseemos dividirla en una cortadora ultrasónica y una cortadora ultrasónica.
Introducción:
El equipo de desbarbado ultrasónico de 35 kHz para corte y recorte de componentes electrónicos ofrece cortes más limpios y una precisión mejorada para aplicaciones anteriormente delegadas a chorro de agua, corte por láser, herramientas duras y recorte manual. Esta solución respetuosa con el medio ambiente reduce los costos operativos, funciona en un espacio reducido y es energéticamente eficiente, limpia y ecológica.
La alta velocidad y las bajas fuerzas de corte hacen que el corte ultrasónico sea ideal para materiales no metálicos, incluidos plásticos, espuma, alfombras, caucho, plástico reforzado con fibra de vidrio y material no tejido.
Hemos cooperado con compañías de robots famosas nacionales, bienvenido solicite más información
Parámetro
Frecuencia | 35khz |
Ajuste de frecuencia | Tipo de seguimiento automático |
Max. Salida de potencia | 300W |
Salida de potencia | Ajuste infinitivo |
Fuente de alimentación | AC200V50 / 60Hz |
Dimensión exterior (mm) | 120 * 120 * 380 |
Peso | 4kg |
Espesor de la hoja | 0.6mm |
Materiales de destino
Placa de resina
Fibra de vidrio (GFRP)
Película decorativa formada
Espuma
Piezas moldeadas por soplado
Piezas moldeadas por inyección
Fibra de carbono (CFRP)
Compuestos de papel de aluminio
Telas no tejidas
Corte beso de profundidad controlada
Solicitud
Recorte de moldes a baja presión
Alfombra no tejida / corte de tela
Panel de instrumentos beso corte
Recorte de piezas de plástico moldeado y biselado de bordes
Enrutamiento de componentes aeroespaciales
¿Cuál es el principio del corte ultrasónico?
El principio de un cortador ultrasónico es completamente diferente del convencional. Utiliza la energía de los ultrasonidos para fundir el material a cortar. Por lo tanto, el corte ultrasónico no requiere un filo afilado, ni requiere una gran presión, y no causa astillamiento ni rotura. Al mismo tiempo, dado que la cuchilla de corte está sujeta a vibraciones ultrasónicas, la resistencia a la fricción es particularmente pequeña y el material a cortar no se adhiere fácilmente a la cuchilla. Esto es particularmente efectivo para cortar materiales viscosos y elásticos, materiales congelados como alimentos, caucho, etc., u objetos que son inconvenientes para aplicar presión.
La estructura básica de la máquina de corte por ultrasonidos es un transductor ultrasónico, una bocina, una cuchilla de corte (cabezal de herramienta) y un generador. El generador ultrasónico convierte la potencia comercial en una corriente alterna de alta frecuencia y alto voltaje y la transmite al transductor ultrasónico. Un transductor ultrasónico es en realidad equivalente a un dispositivo de conversión de energía que convierte la energía eléctrica de entrada en energía mecánica, es decir, ondas ultrasónicas. Su manifestación es que el transductor se mueve hacia adelante y hacia atrás en la dirección longitudinal. La frecuencia del movimiento telescópico es equivalente a la frecuencia de la corriente alterna de alta frecuencia suministrada por la fuente de energía de accionamiento. La función de la bocina es fijar todo el sistema de vibración ultrasónica y amplificar la amplitud de salida del transductor. La cuchilla de corte (cabezal de herramienta) aumenta aún más la amplitud por un lado y enfoca la onda ultrasónica. Por otro lado, la onda ultrasónica se emite y la energía ultrasónica se concentra en la porción de corte del material a cortar utilizando un filo similar de la cuchilla de corte. Bajo la acción de una gran energía ultrasónica, esta parte se ablanda y se funde instantáneamente, y la fuerza se reduce considerablemente. En este momento, siempre que se aplique una pequeña fuerza de corte, se puede lograr el propósito de cortar el material.
Similar al corte convencional, los componentes básicos requeridos son un cortador y un yunque, y el cortador ultrasónico tiene dos estructuras básicas. Dependiendo de la ubicación de la aplicación ultrasónica, es posible que deseemos dividirla en una cortadora ultrasónica y una cortadora ultrasónica.
Introducción:
El equipo de desbarbado ultrasónico de 35 kHz para corte y recorte de componentes electrónicos ofrece cortes más limpios y una precisión mejorada para aplicaciones anteriormente delegadas a chorro de agua, corte por láser, herramientas duras y recorte manual. Esta solución respetuosa con el medio ambiente reduce los costos operativos, funciona en un espacio reducido y es energéticamente eficiente, limpia y ecológica.
La alta velocidad y las bajas fuerzas de corte hacen que el corte ultrasónico sea ideal para materiales no metálicos, incluidos plásticos, espuma, alfombras, caucho, plástico reforzado con fibra de vidrio y material no tejido.
Hemos cooperado con compañías de robots famosas nacionales, bienvenido solicite más información
Parámetro
Frecuencia | 35khz |
Ajuste de frecuencia | Tipo de seguimiento automático |
Max. Salida de potencia | 300W |
Salida de potencia | Ajuste infinitivo |
Fuente de alimentación | AC200V50 / 60Hz |
Dimensión exterior (mm) | 120 * 120 * 380 |
Peso | 4kg |
Espesor de la hoja | 0.6mm |
Materiales de destino
Placa de resina
Fibra de vidrio (GFRP)
Película decorativa formada
Espuma
Piezas moldeadas por soplado
Piezas moldeadas por inyección
Fibra de carbono (CFRP)
Compuestos de papel de aluminio
Telas no tejidas
Corte beso de profundidad controlada
Solicitud
Recorte de moldes a baja presión
Alfombra no tejida / corte de tela
Panel de instrumentos beso corte
Recorte de piezas de plástico moldeado y biselado de bordes
Enrutamiento de componentes aeroespaciales
