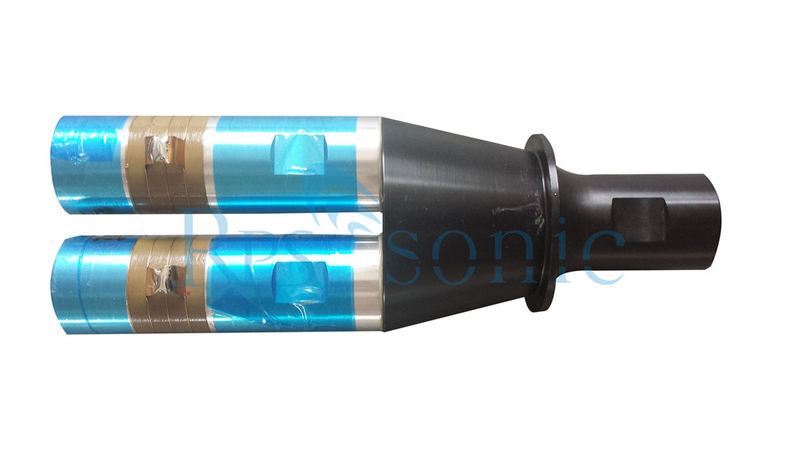

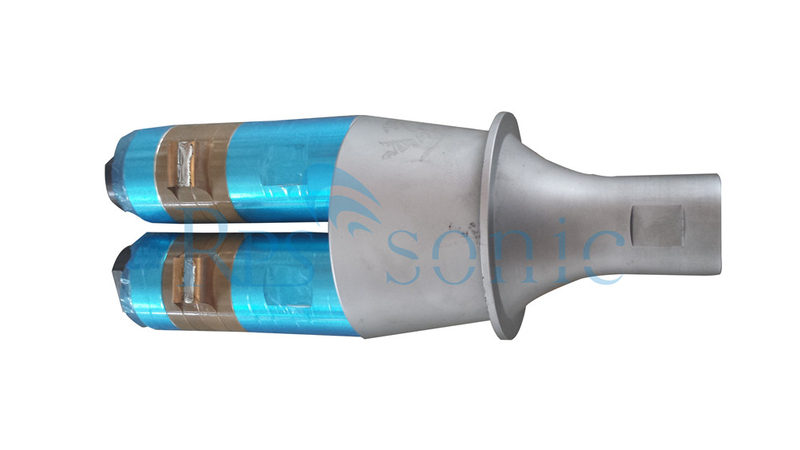

De alta potencia de transductores ultrasónicos con dos paralelas Stacks para Soldadura

4200W de alta potencia transductores ultrasónicos con dos paralelas Pilas de gran máquina de soldadura de plástico.
Cantidad:
  • RPS-6015-4D
  • Rps-sonic
  • RPS-6015-4D

De alta potencia de transductores ultrasónicos con dos paralelas Stacks para Soldadura

Los transductores ultrasónicos son las cerámicas piezoeléctricas que resuenan a frecuencias ultrasónicas y convertir señales eléctricas en vibraciones mecánicas por el efecto piezoeléctrico de la material. Cuando el transductor se utiliza como un transmisor, la señal oscilante eléctrica enviada desde la fuente de excitación causará un cambio en el campo eléctrico o magnético en el elemento de almacenamiento de energía eléctrica del transductor, que cambia el sistema de vibración mecánica del transductor a través de algún efecto . Una fuerza de accionamiento se genera para hacer que vibre, propulsando con ello el medio en contacto con el sistema mecánico de vibración del transductor a vibrar y las ondas de sonido irradie en el medio.

transductores agrupados

transductores agrupados se pueden utilizar para conducir una sola pila de ultrasonidos. En comparación con un solo transductor de gran diámetro, cada uno de los transductores más pequeño tiene piezocerámicas de diámetro más pequeño que permite potencialmente un pretensado piezocerámico más uniforme.

Debido a que las piezocerámicas tienen diámetros más pequeños, la trayectoria de conducción térmica radial para el calor piezocerámico será más pequeño. A continuación, el calor puede llevarse a cabo más fácilmente a la periferia piezocerámico por lo que las piezocerámicas deben permanecer más fresco para un flujo de aire convectivo dado.

Además, piezocerámicas más pequeñas permitirán una mayor área periférica de la refrigeración por aire de convección. Por ejemplo, considere un transductor simplificado, que utiliza una piezocerámico de espesor único Ø50 mm x 5 mm. (Aquí, cualquier orificio piezocerámico centro se ignora.) El volumen piezocerámico es 9,818 mm3y la zona periférica es de 785 mm2. Supongamos ahora que este transductor con la única piezocerámico se sustituye por dos transductores que tienen el mismo volumen piezocerámico total (suponiendo de nuevo que solamente una piezocerámico para cada transductor). Con esta disposición, el diámetro piezocerámico requerido es 35,4 mm y el área piezocerámico periférica total resultante es 1112 mm2. En este ejemplo, usando un sistema de transductor de doble aumenta el área piezocerámico periférica total en un 42% lo cual puede resultar en una mejora significativa de refrigeración, permitiendo con ello poder superior a través de-put.



transductor ultrasónico de alta potencia

De alta potencia de transductores ultrasónicos con dos paralelas Stacks para Soldadura

Articulo

Parámetro

Frecuencia

14.5 ~ 15.1Khz

Poder

4200W

Impedancia

14

Capatance

18000 ~ 22000pf


transductor ultrasónico de alta potencia

transductor de soldadura de plástico ultrasónico


La soldadura por ultrasonidos se usa a través de gran variedad de industrias para unirse juntos materiales termoplásticos. Durante la soldadura ultrasónica, de alta frecuencia vibraciones mecánicas y presión de compresión son aplicada a los materiales plásticos. Esto crea fricción intermolecular dentro del plástico que eleva la temperatura lo suficientemente alta para alcanzar el punto de fusión. Durante la producción de alto volumen en entornos de fabricación, el componente del sistema de soldadura por ultrasonidos que falla con más frecuencia es el transductor, que es responsable de la creación de la vibración. Los convertidos de transductores eléctricos energía en energía mecánica por medio de un PZT piezoeléctrico polarizado (zirconato de plomo titanato) policristalino material cerámico usando tensión de alta frecuencia. El transductor es compuesto por discos de PZT redondos unidos a un titanio cuerpo mecanizadas por medio de un perno central. El perno crea pre-tensión de compresión que impide cualquier tensiones de tracción dentro de la frágil cristales durante la vibración y garantiza el acoplamiento perfecto entre todos los componentes. los cristales piezoeléctricos PZT comportan de acuerdo con lineal acoplados eléctrica y mecánica ecuaciones. El transductor de montaje se hace vibrar cerca de la frecuencia resonante paralelo para maximizar eficiencia y la producción de amplitud.

Servicio y envío

l garantía de un año para el transductor.

l Puede ponerse en contacto con nosotros para la investigación técnica en cualquier momento.

l Suministramos servicio del OEM para los clientes de ultramar, también mantendrá la confidencialidad de nuestros clientes.

l suministramos un servicio personalizado productos para la pequeña cantidad también.

l Envío por FED-EX / DHL





换 能 器 2


PREGUNTAS MÁS FRECUENTES:

1. ¿Cuál es la garantía de su transductor y equipo.

Nuestra garantía es de un año por tanto transductor y equipo, pero podemos suministrarle los componentes libres, incluso fuera de garantía.

2. Frecuencia del transductor Lo que usted proporciona?

Podemos suministrar transductor de 15Khz a 70 kHz en función de sus necesidades o aplicación.

3. ¿Qué es la vida que usa el transductor?

En un entorno de trabajo correcta, nuestra transductor puede trabajar 5 ~ 10 años

4. ¿Qué es la vida que usa su generador?

En un entorno de trabajo correcta, nuestro generador puede trabajar 8 ~ 10 años

5. ¿sus productos exportados antes?

Sí, nuestro transductor exporta a EE.UU., América del Sur, Europa, Oriente Medio y Rusia durante muchos años.

6. ¿suministro de muestra para la prueba?

Sí, se puede pedir en una muestra procedente de nuestra empresa en primer lugar, le devolverá el coste de la muestra cuando usted ordena en el futuro.

7. ¿Usted proporciona el trabajo de OEM?

Sí, bienvenido a pedir la cooperación del OEM, tenemos OEM producido para EE.UU. y cliente alemán durante muchos años, también la esperanza de obtener más pedido del OEM para ampliar nuestro negocio.

8. cómo personalizar transductor?

Durante dos maneras para transductor personalizar, primera forma, que me suministro de muestra, voy a personalizar dependiendo de su muestra. En segundo lugar, usted nos da todos los parámetros y el dibujo, se puede personalizar en función de su información.

9. ¿Puede generador de conectarse a la PC, PLC o Internet.

Sí, tenemos diferentes generador de versión, que se puede conectar a un PC. PLC, incluso internet.Also los diferentes precios.

10. Lo que se puede conseguir si el transductor / equipo roto durante la garantía?

Todo nuestro transductor y generador de prueba al menos 48 horas antes del envío, así que tenemos confianza en nuestro equipo. Por supuesto, nosotros le enviará nuevo transductor / equipos si se rompe en la garantía. Al mismo tiempo, tenemos que encontrar el problema, por lo que rompe con tanta rapidez.



El tipo trompeta al revés TIPO BRANSON(Amplitud más grande y más grande de potencia de salida, intensidad alta de sonido y aplicación de densidad de alta potencia)

Artículo No.

tornillo de conexión (tamaño)

diámetro de cerámica (mm)

Cantidad de cerámica (PC)

Frecuencia de resonancia (kHz)

Resistencia (Ω)

Capacidad

potencia de entrada (W)

Max. Amplitud (um)







Amarillo

Gris

Negro



7015-4D

M20 X 1,5

70

4

15

15

12500-14000

/

17000 a 19000

2600

11

6015-4D

M18 X 1,5

60

4

15

15

9000-10000

10000-11000

/

2200

11

6015-6D

1 / 2-20UNF

60

6

15

15

19000 a 20500

/

23.000-25.000

2600

11

5015-6D

1 / 2-20UNF

50

6

15

15

17000 a 19000

/

23.000-25.000

2000

11

5020-4DS

1 / 2-20UNF

50

4

20

15

11.000-12.000

12.000-13.500

/

1300

8

5020-4D

1 / 2-20UNF

50

4

20

15

11.000-12.000

12.000-13.500

14.500-16.000

1500

8

5020-6D

1 / 2-20UNF

50

6

20

15

19000-21000

/

22500 a 25000

2000

10

4020-6D

1 / 2-20UNF

40

6

20

15

13.500-15.000

/

/

1500

10

4020-4D

1 / 2-20UNF

40

4

20

15

8500-9300 / 9500-10500

10000-11000

10.500-11500

900

8

3020-6D

3 / 8-24UNF

30

6

20

15

8000-9000

/

/

600

9

3030-4D

M8 o M8 X 1

30

4

30

20

/

6200-6900

/

800

5

3535-2D

M8 X 1

35

2

35

25

/

/

4500-5000

600

9

3535-4D

M8 X 1

35

4

35

20

6600-7400

/

9000-10000

1000

4

3035-4D

1 / 2-20UNF

30

4

35

20

5500-6200

/

9200-10200

800

4

2535-4D

M8

25

4

35

25

3900-4300

/

/

500

4

3040-2D

M8

30

2

40

30

/

3400-3800

/

500

2

2540-4D

M8

25

4

40

30

4500-5300

/

/

500

3

2040-2D

M8

20

2

40

40

1100-1300

1150-1350

/

300

2
