RPS-5020
Rps-sonic
RPS-5020
¿Cuál es transductor ultrasónico
Los transductores ultrasónicos son las cerámicas piezoeléctricas que resuenan a frecuencias ultrasónicas y convertir señales eléctricas en vibraciones mecánicas por el efecto piezoeléctrico de la material. Cuando el transductor se utiliza como un transmisor, la señal oscilante eléctrica enviada desde la fuente de excitación causará un cambio en el campo eléctrico o magnético en el elemento de almacenamiento de energía eléctrica del transductor, que cambia el sistema de vibración mecánica del transductor a través de algún efecto . Una fuerza de accionamiento se genera para hacer que vibre, propulsando con ello el medio en contacto con el sistema mecánico de vibración del transductor a vibrar y las ondas de sonido irradie en el medio.
Parámetro
20Khz cerámica piezoeléctrica del transductor de alta potencia para soldadura ultrasónica
| Artículo No. | tornillo de conexión (tamaño) | Capacidad | potencia de entrada (W) | Max. Amplitud (um) | ||
| Amarillo | Gris | Negro | ||||

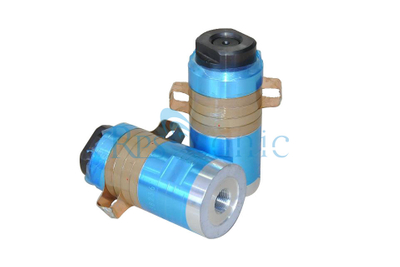

| 5520-4Z | M18 X 1 | 10000-11000 | 10.500-11500 | 14.300-20.000 | 2000 | 8 |
| 5020-6Z | M18 X 1,5 | 18500 a 20000 | / | 22500 a 25000 | 2000 | 8 |
| 5020-4Z | M18 X 1,5 | 11.000-13.000 | 13000-15000 | 15.000-17.000 | 1500 | 8 |
| 5020-2Z | M18 X 1,5 | 6000-6500 | 6500-7000 | 8000-9000 | 800 | 6 |
| 4020-4Z | 1 / 2-20UNF | 9000-10000 | 9500-11000 | / | 900 | 6 |
| 4020-2Z | 1 / 2-20UNF | / | 4800-5500 | / | 500 | 5 |
| 5020-4DS | 1 / 2-20UNF | 11.000-12.000 | 12.000-13.500 | / | 1300 | 8 |
| 5020-4D | 1 / 2-20UNF | 11.000-12.000 | desde 12300 hasta 13500 | 13600 hasta 14600 | 1500 | 8 |

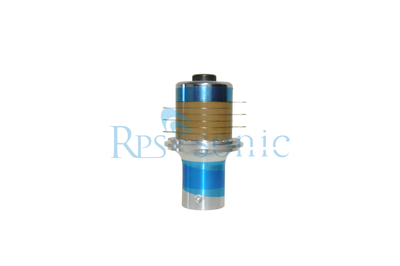

| 5020-6D | 1 / 2-20UNF | 20000-22000 | / | 25500-26.500 | 2000 | 10 |
| 4020-6D | 1 / 2-20UNF | 13.500-15.000 | / | / | 1500 | 10 |
| 4020-4D | 1 / 2-20UNF | 8.500-10.500 | 10000-11000 | 10.500-11500 | 900 | 8 |
| 3020-6D | 3 / 8-24UNF | 8000-9000 | / | / | 600 | 9 |
1. El chip de cerámica piezoeléctrica adopta partes importadas, y puede dar una salida fuerte y estable.
2. Alta eficiencia, alto factor de calidad mecánica, la obtención de trabajo de alta eficiencia de conversión eléctrica acústica en los puntos de frecuencia de resonancia.
3. amplitud grande: optimización del diseño por ordenador, la relación de velocidad de vibración es alta.
4. potencia grande, Bajo la acción del tornillo de pretensado, la energía de la cerámica piezoeléctrica para obtener el máximo juego;
5. Buena resistencia al calor, pequeña impedancia armónica, bajo valor calórico, con el rango de temperatura es amplio.
Servicio y envío
l garantía de un año para el transductor.
l Puede ponerse en contacto con nosotros para la investigación técnica en cualquier momento.
l Suministramos servicio del OEM para los clientes de ultramar, también mantendrá la confidencialidad de nuestros clientes.
l suministramos un servicio personalizado productos para la pequeña cantidad también.
l Envío por FED-EX / DHL
