RPS-W15
Rps-sonic
RPS-2700

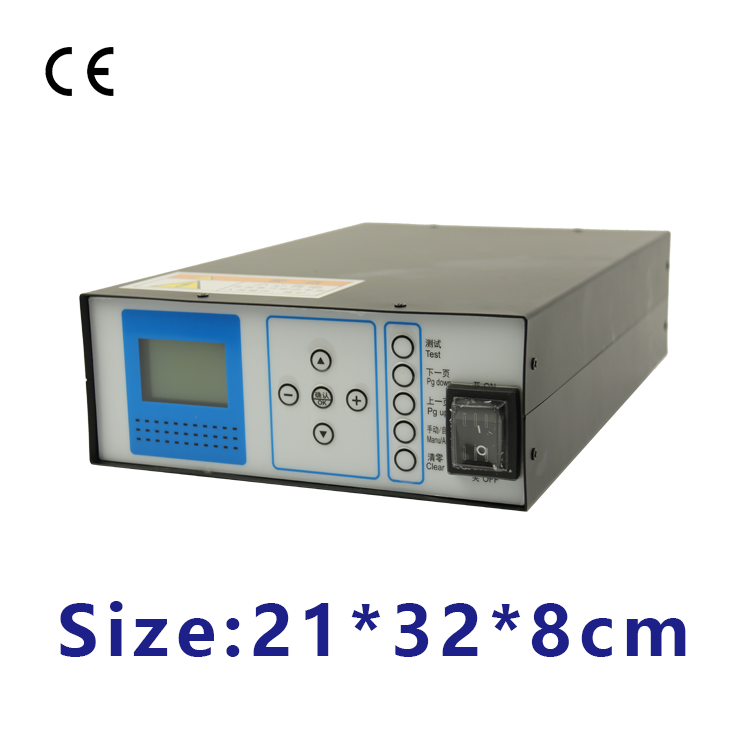

Qué’s generador ultrasónico?
Generador ultrasónico, generalmente llamado fuente de alimentación ultrasónica.Su función es convertir nuestra red eléctrica (220V 110V o 380 V, 50 o 60 Hz) en una señal de CA de alta frecuencia que coincida con el transductor ultrasónico.Desde la forma del circuito amplificador, se pueden usar un circuito amplificador lineal y un circuito de fuente de alimentación conmutada, y la fuente de energía ultrasónica de alta potencia generalmente adopta una forma de circuito de una fuente de alimentación conmutada en términos de eficiencia de conversión.Las fuentes de alimentación lineales también tienen su propio rango de aplicación, lo que tiene la ventaja de que el circuito no puede ser estrictamente necesario.
La coincidencia permite que la frecuencia de funcionamiento cambie de forma continua y continua.A partir de la situación actual en la industria del ultrasonido, los generadores ultrasónicos se dividen principalmente en autoexcitados y separados. fuente de alimentación excitada.
El principio del generador ultrasónico es generar primero una señal de una frecuencia específica mediante un generador de señales, que puede ser una señal sinusoidal o una señal de pulso.Esta frecuencia específica es la frecuencia del transductor y generalmente se aplica a los ultrasonidos en un dispositivo ultrasónico.La frecuencia es 20 KHz, 25 KHz, 28 KHz, 33 KHz, 40 KHz, 60 KHz, 70 KHz, 100 KHz.
l Con el mejor PZT8 en China
l La impedancia del transductor es inferior a 8 y la impedancia del transductor y soldadura bocina es menos de 40.
l Prueba 5 veces para control ultrasónico
l 3 horas Detección de aumento de temperatura
l Para confirmar todos sus transductores con bocina, no hay problemas de coincidencia.
Artículo | Parámetro |
Frecuencia | 15khz |
Fuerza | 2600W |
Tamaño del cuerno | 270*25mm |
Material de la bocina | Acero o Aluminio |
peso | 30kg |
El generador de señal ultrasónica se compone de un módulo amplificador de potencia ultrasónico que puede convertir corriente alterna de frecuencia industrial de 50/60 Hz en súper frecuencia de audio para que funcione el transductor, y un módulo de control con 'monitoreo de protección del sistema' y 'auto- funciones de sintonización'.El módulo de control puede cortar la energía ultrasónica cuando falla el trabajo de soldadura ultrasónica, proporcionando así una seguridad y confiabilidad extremadamente altas para el generador y todo el equipo de soldadura.
1. El seguimiento de frecuencia realmente automático (AFC) se adapta a varios tamaños de moldes de soldadura y a diferentes moldes de diseño.El rango de frecuencia del seguimiento automático: ±400 HZ (según el ultrasonido de 15 KHZ, por ejemplo, la frecuencia del molde se puede utilizar para el seguimiento automático de frecuencia en 14,40-15,20 KHZ).Precisión de seguimiento de frecuencia: ±5 HZ
2. Adopte una computadora CPU para monitorear cada programa con velocidad rápida, gran adaptabilidad, varios integrados
sistemas de protección, la función 'monitoreo de protección del sistema' responderá a las siguientes situaciones:
u _ Una presión excesiva provoca una sobrecarga
u La corriente del generador ultrasónico es demasiado grande.
u _ Cabezal de soldadura, bocina o transductor flojos u otra falla
u _ Fallo del circuito del generador
u _ Cable defectuoso entre generador y transductor
u Compensación automática por frecuencia de suministro de energía inestable
3. La función 'sintonización automática' permite que el generador ultrasónico rastree y compense automáticamente
para cambios en la frecuencia del cabezal de soldadura.Cuando la temperatura es demasiado alta, la superficie de la soldadura
Si el cabezal está desgastado o hay residuos en el cabezal de soldadura, se producirá este cambio de frecuencia.
4. Sistema de amplitud constante totalmente automático incorporado, que puede compensar automáticamente diferentes cambios de presión de aire y fluctuaciones de voltaje, y puede ajustar la amplitud ultrasónica de 50% a 100% de forma continua para cumplir con los requisitos de diferentes piezas de soldadura.
5.Utilizando IGBT para amplificación de potencia, la respuesta es rápida, que es más de 100 veces más rápida que
El tubo de alimentación de silicio tradicional, por lo que la función de protección es mejor.
Voltaje: 198-242VAC (50/60Hz), la salida será mucho más débil cuando la entrada AC110V, necesita algún ajuste, el uso directo casi solo se usa para aplicaciones de corte.
Volumen: 384 mm * 240 mm * 110 mm
Peso: 7KG
Color: gris claro
Características:
Seguimiento automático de frecuencia: el sistema rastrea automáticamente la frecuencia de resonancia del cuerno de soldadura.Compensa la desafinación causada por el calor y otras razones.
Control de frecuencia digital: La frecuencia de funcionamiento está controlada digitalmente por el microcontrolador.
Ajuste de amplitud digital: Esta característica permite a los usuarios establecer amplitudes precisas según los requisitos de la aplicación, lo que proporciona un mayor rango y repetibilidad de configuraciones que los sistemas analógicos.
La amplitud se puede ajustar en un rango amplio: 1% ~ 100% ajustable continuamente, lo cual es diferente de las deficiencias de los generadores tradicionales que son difíciles de trabajar con baja amplitud.
Microcontrolador de alta velocidad: El microcontrolador interno opera a una frecuencia de hasta 168MHz, lo que puede controlar de manera precisa y oportuna las condiciones de trabajo.
Intervalo de control y muestreo de 0,5 milisegundos: 2000 veces de muestreo y control del proceso de soldadura por segundo.
Pantalla táctil en color: a través de la pantalla en color y el tacto, se realiza una interacción persona-computadora amigable y fácil de usar, y la experiencia es mejor.
Coexistencia de botones y tacto: las funciones comunes pueden proporcionar una mejor interacción a través de botones.Entre ellos, los botones utilizan teclas de silicona, que se sienten mejor.
Idioma de funcionamiento: el usuario puede seleccionar el idioma aplicable en la pantalla de inicio: actualmente solo admite inglés y chino.
Arranque inclinado: suministro de energía ultrasónica y bocina de soldadura iniciar a la velocidad de ascenso más adecuada para reducir la presión electromecánica del sistema.
Vibración después de soldar: el usuario puede iniciar el ultrasonido después de finalizar el proceso de soldadura y mantenimiento de presión, y de que la pieza de trabajo se adhiera al cuerno de soldadura. será sacudido.
Monitoreo de calidad de soldadura: alarma de proceso definible por el usuario.Cuando esté fuera del rango de productos defectuosos definidos por el usuario, el sistema generará una alarma para recordar
