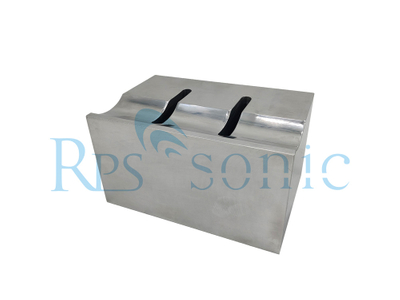

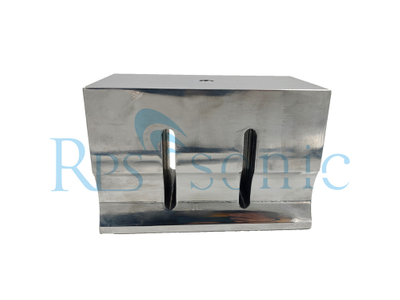

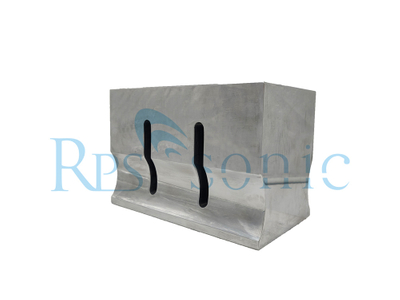

Esta bocina de soldadura ultrasónica modificó de forma personalizada los requisitos del cliente.

Cantidad:
  • Rps-H15
  • Rps-sonic
  • Rps-H15

Sonotrodo ultrasónico para sistema de soldadura con análisis FEA


Primero. El parámetro de amplitud de la bocina.

La amplitud es un parámetro clave para el material a soldar, que es equivalente a la temperatura del ferrocromo. Si no se alcanza la temperatura, no se soldará. Si la temperatura es demasiado alta, la materia prima se quemará o causará daños estructurales y la resistencia se deteriorará. .

Debido a que los transductores seleccionados por cada compañía son diferentes, la amplitud de la salida del transductor es diferente. Después de adaptar las diferentes proporciones de la bocina y la bocina, la amplitud de trabajo de la bocina se puede corregir para cumplir con los requisitos. La amplitud de salida del dispositivo de energía es 10-20μmetro,y la amplitud de trabajo es generalmente de unos 30 μm La relación de variación de la bocina y la bocina de soldadura está relacionada con la forma de la bocina y la bocina de soldadura, la relación del área frontal y posterior y otros factores. En términos de forma, como la exfoliación exponencial, la distorsión funcional, la distorsión gradual, etc., la influencia en la relación de transformación es grande, y la relación de área de adelante hacia atrás es proporcional a la relación de transformación total. Si tuSi la compañía elige máquinas de soldar de diferentes marcas de la compañía, la forma más fácil es hacer que los parámetros de amplitud sean estables de acuerdo con la proporción de la bocina de trabajo.

Segundo. parámetros de frecuencia de bocina

La máquina de soldadura ultrasónica de cualquier empresa tiene una frecuencia central, como 15KHz, 20KHz, etc. La frecuencia de funcionamiento de la máquina de soldadura está determinada principalmente por la frecuencia de resonancia mecánica del transductor (Transductor), la bocina (Booster) y la bocina de soldadura ( cuerno). .

La frecuencia del generador se ajusta de acuerdo con la frecuencia de resonancia mecánica para lograr uniformidad, de modo que la bocina funcione en un estado resonante, y cada parte está diseñada como un resonador de media longitud de onda. Tanto el generador como la frecuencia de resonancia mecánica tienen un rango de trabajo resonante. Por ejemplo, la configuración general es 0.5KHz. En este rango, la máquina de soldar básicamente puede funcionar normalmente. Cuando hagamos cada bocina de soldadura, ajustaremos la frecuencia de resonancia. Se requiere que la frecuencia de resonancia y el error de frecuencia de diseño sea inferior a 0.1KHZ. Por ejemplo, para una bocina de soldadura de 20KHz, la frecuencia de nuestra bocina de soldadura se controlará a 19.90-20.10KHz con un error del 5%. o.

Tercero. Nodo de vibración

La bocina y la bocina están diseñadas para ser un resonador de media longitud de onda con una frecuencia de funcionamiento. En el estado de trabajo, la amplitud de las dos caras finales es la más grande y la tensión es la más pequeña, mientras que la amplitud del nodo correspondiente a la posición media es cero y la tensión es la más grande. La posición del nodo generalmente está diseñada para ser una posición fija, pero la posición fija habitual está diseñada para tener un espesor mayor de 3 mm, o la ranura está fija. Por lo tanto, la posición fija no necesariamente tiene una amplitud cero, lo que provoca un cierto sonido y una parte del sonido. La pérdida de energía, para el sonido, generalmente está aislada de otros componentes por anillos de goma, o protegida con aislamiento acústico; Cuando se diseñan los parámetros de amplitud, se considera la pérdida de energía. El sonotrodo ultrasónico para el sistema de soldadura con análisis FEA también ayudará a verificar el nodo de vibración.

Adelante. Procesamiento de precisión

La bocina de soldadura ultrasónica, debido a que funciona bajo vibración de alta frecuencia, debe tratar de mantener un diseño simétrico para evitar el estrés desequilibrado y la vibración lateral causadas por la asimetría de la transmisión de ondas de sonido. La transmisión longitudinal de vibraciones ultrasónicas, para todo el sistema resonante), las vibraciones desequilibradas pueden causar calor y la rotura del cabello de soldadura.

La soldadura ultrasónica se usa en diferentes industrias, y los requisitos de precisión de procesamiento son diferentes. Para piezas de trabajo particularmente delgadas, como piezas polares de batería de iones de litio y soldadura por lengüeta, recubrimiento de lámina de oro, etc., la precisión de procesamiento es alta, todos nuestros equipos de procesamiento utilizan equipos CNC (como centros de mecanizado, etc.) para garantizar que la precisión del procesamiento cumple con los requisitos.

Quinto. vida de cuerno

- La vida útil de la bocina de soldadura solo depende de dos aspectos: primero, material, segundo, proceso.

Aspectos materiales:

La soldadura ultrasónica requiere que los materiales metálicos sean flexibles (pequeña pérdida mecánica durante la transmisión sónica), por lo que los materiales más utilizados son las aleaciones de aluminio y las aleaciones de titanio.

El material es la razón principal para garantizar la vida útil de la bocina ultrasónica y el efecto del producto soldado. El proceso de completar la bocina es complicado, por lo que no es solo el diseño del ingeniero de la bocina el que debe seleccionar cuidadosamente el material.

También es necesario saber qué tipo de material se requiere para el producto en sí mismo para evitar la influencia involuntaria en su oportunidad y calidad.


sonotrodo ultrasónico

bocina de transductor ultrasónico

PREGUNTAS MÁS FRECUENTES:

1. ¿Cuál es la garantía de su transductor y equipo?

Nuestra garantía es de un año tanto para el transductor como para el equipo, pero podemos suministrarle componentes gratis incluso sin garantía.

2. ¿Cuál es el transductor de frecuencia que suministra?

Podemos suministrar transductores de 15Khz a 70Khz dependiendo de sus requisitos o aplicación.

3. ¿Cuál es la vida útil de su transductor?

En un entorno de trabajo correcto, nuestro transductor puede funcionar entre 5 y 10 años.

4. ¿Cuál es la vida útil de su generador?

En un entorno de trabajo correcto, nuestro generador puede funcionar 8 ~ 10 años

5. ¿Sus productos exportados antes?

Sí, nuestro transductor exportó a EE. UU., Sudamérica, EUROPA, Oriente Medio y Rusia durante muchos años.

6. ¿Suministran muestras para la prueba?

Sí, primero puede ordenar una muestra de nuestra compañía, le devolveremos el costo de la muestra cuando realice un pedido en el futuro.

7. ¿Suministran trabajo de OEM?

Sí, bienvenido a solicitar cooperación OEM, hemos producido OEM para clientes estadounidenses y alemanes durante muchos años, también esperamos obtener más pedidos OEM para ampliar nuestro negocio.

8. ¿Cómo personalizar el transductor?

Para dos formas de personalizar el transductor, la primera forma es que me proporcione una muestra, la personalizaré según su muestra. En segundo lugar, nos da todos los parámetros y dibujos, podemos personalizarlos según su información.

9. ¿Se puede conectar el generador a una PC, PLC o internet?

Sí, tenemos un generador de versiones diferente, se puede conectar a la PC. PLC, incluso internet. También el precio es diferente.

10. ¿Qué podemos obtener si el transductor / equipo se rompe durante la garantía?

Todos nuestros transductores y generadores se probaron al menos 48 horas antes del envío, por lo que confiamos en nuestros equipos. Por supuesto, le enviaremos un nuevo transductor / equipo si no cumple con la garantía. Al mismo tiempo, necesitamos encontrar el problema, por qué se rompió tan rápido.


La vida útil de la bocina de soldadura está determinada por dos aspectos: 1. Material, 2. Material del proceso: la soldadura ultrasónica requiere una buena flexibilidad del material metálico (la pérdida mecánica durante el proceso de transmisión de la onda sonora es pequeña).

Un buen material de bocina de soldadura ultrasónica es una de las razones principales para garantizar el efecto de la vida útil del molde ultrasónico en el producto de soldadura. El proceso de completar el molde es complicado. Por lo tanto, no es solo el diseño del ingeniero de moldes que el material debe seleccionarse cuidadosamente, sino también el material que el producto requiere que se use para evitar una influencia accidental en su oportunidad y calidad.



Las características de los diversos materiales ahora se describen a continuación:

Primero. Aleación de aluminio y magnesio (7075-T651, 2024-T651, 6061-T651)


1, 7075T651: utilizado en el sistema de vibración y la fabricación de bocinas, el material tiene un límite elástico mecánico extremadamente alto, alta dureza, bocina de soldadura ultrasónica, conductividad térmica fuerte, es un material de fabricación de moldes ultrasónico ideal;


2, 2024T651: generalmente utilizado y fabricado por HORN, buena entalpía, conductividad térmica fuerte, dureza moderada, utilizado para productos plásticos en general.


3, 6061T651: utilizado en la producción de HORN con menor producción, buena 轫, calidad suave.


Segundo. Aleación de titanio:

Se utiliza para la vibración continua, con alta entalpía, buena conducción de calor, alta dureza y alto costo.



Tercero. aleación de aluminio duro:

Material chino, utilizado para el procesamiento de aluminio ordinario, baja conducción de calor, alta pérdida mecánica por ultrasonidos, bajo costo.
