Soldadura plástica de alta frecuencia de la fuente de alimentación de la soldadura ultrasónica

Qué’s generador ultrasónico?

Generador ultrasónico, generalmente llamado fuente de alimentación ultrasónica.Su función es convertir nuestra red eléctrica (220V 110V  o 380 V, 50 o 60 Hz) en una señal de CA de alta frecuencia que coincida con el transductor ultrasónico.Desde la forma del circuito amplificador, se pueden usar un circuito amplificador lineal y un circuito de fuente de alimentación conmutada, y la fuente de energía ultrasónica de alta potencia generalmente adopta una forma de circuito de una fuente de alimentación conmutada en términos de eficiencia de conversión.Las fuentes de alimentación lineales también tienen su propio rango de aplicación, lo que tiene la ventaja de que el circuito no puede ser estrictamente necesario.

            La coincidencia permite que la frecuencia de funcionamiento cambie de forma continua y continua.A partir de la situación actual en la industria del ultrasonido, los generadores ultrasónicos se dividen principalmente en autoexcitados y separados.  fuente de alimentación excitada.

El principio del generador ultrasónico es generar primero una señal de una frecuencia específica mediante un generador de señales, que puede ser una señal sinusoidal o una señal de pulso.Esta frecuencia específica es la frecuencia del transductor y generalmente se aplica a los ultrasonidos en un dispositivo ultrasónico.La frecuencia es 20 KHz, 25 KHz, 28 KHz, 33 KHz, 40 KHz, 60 KHz, 70 KHz, 100 KHz.

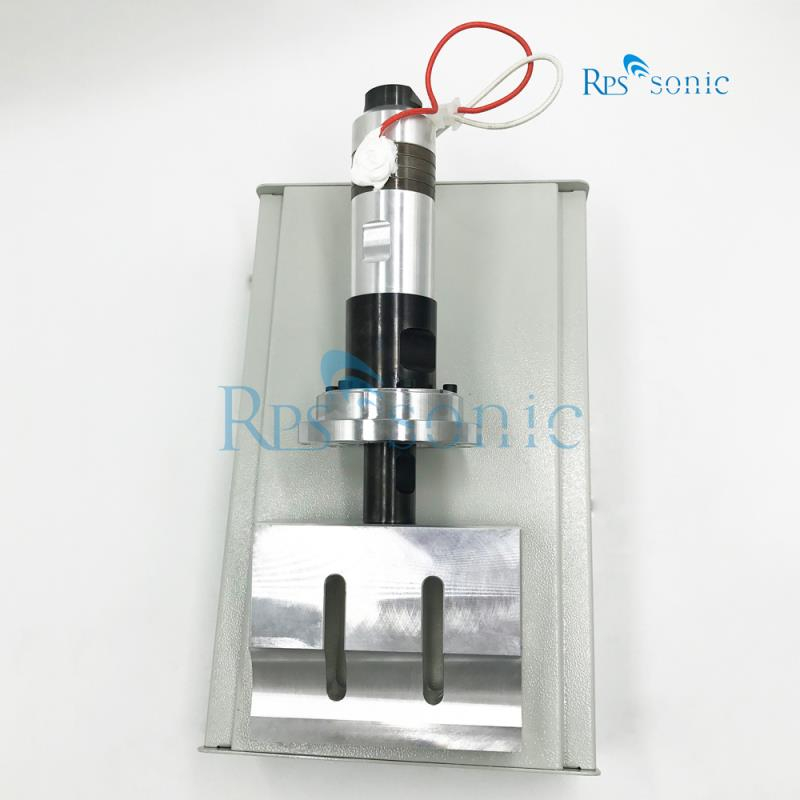

La parte del transductor:

l  Con el mejor PZT8 en China

l  La impedancia del transductor es inferior a 8 y la impedancia del transductor y  soldadura  bocina  es menos de 40.

l  Prueba 5 veces para control ultrasónico

l  3 horas Detección de aumento de temperatura

l  Para confirmar todos sus transductores con bocina, no hay problemas de coincidencia.

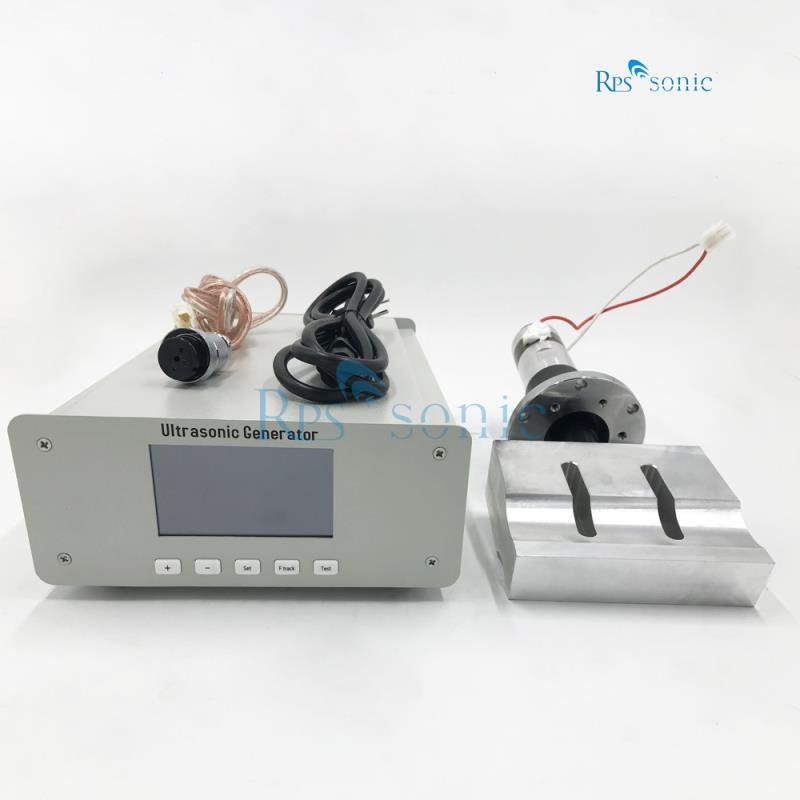

Parte del generador

Control inteligente del ventilador: cuando la temperatura es baja, el ventilador comienza a seguir el ultrasonido  producción.Si no hay ultrasonido  Salida en 30 segundos, el ventilador se detiene para evitar la inhalación de polvo excesivo y mejorar la confiabilidad del dispositivo.

Cuando la temperatura alta supere los 45 ° C, el ventilador seguirá funcionando para enfriar.

Cuando la temperatura supera los 80 °C, el dispositivo proporcionará protección contra sobrecalentamiento y aparecerá un mensaje en la pantalla.

Limitación de potencia: para poder trabajar continuamente alrededor de 2000 W, el umbral de protección de potencia real del generador es de 2400 W,

Nuestro generador ultrasónico universal es especialmente adecuado para continuos  aplicaciones como corte y soldadura de no tejidos.El circuito incorporado proporciona un transductor de accionamiento de onda sinusoidal más pura que la mayoría de los generadores del mercado, lo que hace que la generación de calor sea menor y la eficiencia mayor.Reduce los requisitos de disipación de calor y prolonga la vida útil.

Modo de trabajo: modo automático: continúa  Modo, adecuado para limpieza/corte/soldadura no tejida, etc.

Para el cortador de máscara ultrasónico, presentamos y sugerimos el modelo automático con soldadura continua únicamente.

Modo de máquina de soldar: modo de ajuste de modo;

   El modo de hora;

   Modo de energía;

   Modo de potencia máxima.

Voltaje:  198-242VAC (50/60Hz), la salida será mucho más débil cuando la entrada AC110V, necesita algún ajuste, el uso directo casi solo se usa para aplicaciones de corte.

Volumen: 384 mm * 240 mm * 110 mm

Peso: 7KG

Color:  gris claro

Características:

Seguimiento automático de frecuencia: el sistema rastrea automáticamente la frecuencia de resonancia del cuerno de soldadura.Compensa la desafinación causada por el calor y otras razones.

Control de frecuencia digital:  La frecuencia de funcionamiento está controlada digitalmente por el microcontrolador.

Ajuste de amplitud digital:  Esta característica permite a los usuarios establecer amplitudes precisas según los requisitos de la aplicación, lo que proporciona un mayor rango y repetibilidad de configuraciones que los sistemas analógicos.

La amplitud se puede ajustar en un rango amplio: 1% ~ 100% ajustable continuamente, lo cual es diferente de las deficiencias de los generadores tradicionales que son difíciles de trabajar con baja amplitud.

Microcontrolador de alta velocidad:  El microcontrolador interno opera a una frecuencia de hasta 168MHz, lo que puede controlar de manera precisa y oportuna las condiciones de trabajo.

Intervalo de control y muestreo de 0,5 milisegundos: 2000 veces de muestreo y control del proceso de soldadura por segundo.

Pantalla táctil en color: a través de la pantalla en color y el tacto, se realiza una interacción persona-computadora amigable y fácil de usar, y la experiencia es mejor.

Coexistencia de botones y tacto: las funciones comunes pueden proporcionar una mejor interacción a través de botones.Entre ellos, los botones utilizan teclas de silicona, que se sienten mejor.

Idioma de funcionamiento: el usuario puede seleccionar el idioma aplicable en la pantalla de inicio: actualmente solo admite inglés y chino.

Arranque inclinado: suministro de energía ultrasónica y bocina de soldadura  iniciar a la velocidad de ascenso más adecuada para reducir la presión electromecánica del sistema.

Vibración después de soldar: el usuario puede iniciar el ultrasonido después de finalizar el proceso de soldadura y mantenimiento de presión, y de que la pieza de trabajo se adhiera al cuerno de soldadura.  será sacudido.

Monitoreo de calidad de soldadura:  alarma de proceso definible por el usuario.Cuando esté fuera del rango de productos defectuosos definidos por el usuario, el sistema generará una alarma para recordar
