El transductor ultrasónico y el cuerno Analizador de ensayo o de ajuste de potencia y transductores ultrasónicos

el análisis de impedancia es muy útil en la búsqueda de las características de un sistema eléctrico y también ayuda a encontrar circuito equivalente de diferentes dispositivos eléctricos incluidos los transductores como transductores de ultrasonido, sensores, etc. En este trabajo se implementa un analizador de impedancia automático basado en el puente de equilibrio para encontrar el características del transductor de ultrasonido. Las señales para la caracterización de la impedancia se genera y se adquirieron mediante el uso de generador de funciones de National Instruments NI PXI 5450 y el alcance NI PXI 5154. software LabVIEW se utiliza para el cálculo de la impedancia
Cantidad:
  • pV90
  • Rps-sonic
  • PV90

El transductor ultrasónico y el cuerno Analizador de ensayo o de ajuste de potencia y transductores ultrasónicos



Introducción:

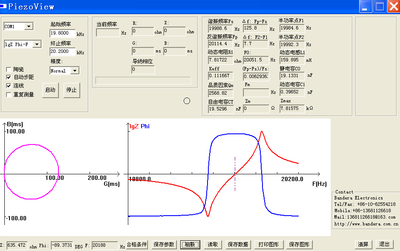

Para la medición ultrasónica, el punto clave es admisión diagrama de círculo y el gráfico logarítmico, esta dos gráfico puede juzgar la buena ultrasónica o malo.Y también tendrá decenas de datos de prueba como referencia:frecuencia de resonancia (FS)conductancia en max (Gmax)banda ancha(F2-F1), la frecuencia de resonancia anti-(Fp), factor de calidad (QM), capacitancia gratuito (CT)resistencia dinámica (R1)inductancia dinámica (L1)capacidad dinámica (C1)capacitancia directa (C0)acoplamiento electromecánico efectiva (keff).

traje de ultrasonidos Analizador PV520A para todos los componentes y equipos, como ultrasonidos:Cerámica piezoeléctrica, transductor, máquinas de limpieza por ultrasonidos, la máquina de soldadura ultrasónica de plástico, materiales acústicos y magnetoestrictivos, molino de molienda ultrasónica, atomizador ultrasónico, dientes de limpieza por ultrasonidos y radar de marcha atrás, la medición de distancia por ultrasonidos, emulsificación ultrasónica, limpieza por ultrasonidos, motores ultrasónicos, y otra todo el uso de piezoeléctrico y componentes ultrasónicos y el equipo.



Actuación

Rendimiento de artículos

pV90

ventaja del producto

portátilpantalla táctil de gran tamaño

Talla

Longitud: 24cmanchura: 19cmaltura frontal: 5 cmdetrás de altura: 10 cm

Rango de frecuencia

1KHz ~ 1 MHz

Elemento de prueba

diagrama de círculo de admisión y el gráfico logarítmico y otros datos de decenas

precisión de la prueba

<0,1%

Prueba de velocidad

5 segundos

la precisión de frecuencia

± 10 ppm

fase de resolución

0.15

temperatura de trabajo

1040 grados centígrados

rango de impedancia

1MΩ

frecuencia escalonada

0.1Hzalguna

poder

100VAC250V5060Hz, 30W

Uso

Todos los componentes y el equipo ultrasónico

analizador cuerno TRZ


Solicitud

Tenemos experiencia en el servicio a una amplia gama de industrias, que se enumeran a continuación, que incluyen a los usuarios finales y fabricantes de equipos.

  • fabricantes de piezas de automóviles (mantenimiento, fabricación e inspección cuerno de recibo)

  • Ultrasónica soldador fabricantes (proceso de ajuste, control de calidad y el desarrollo de cuerno)

  • fabricantes limpiador ultrasónico (proceso de ajuste y control de calidad)

  • fabricantes de equipos médicos (control de calidad e inspección recibo)

  • industria de la salud (mantenimiento, fabricación e inspección cuerno de recibo)

  • fabricantes de colchones (mantenimiento e inspección recibo)

  • Wire muere fabricantes (mantenimiento y fabricación cuerno)

  • fabricantes de línea blanca (inspección de recibo)

  • fabricantes de calzado (de mantenimiento y fabricación cuerno)

  • fabricantes de ropa interior (de mantenimiento y fabricación cuerno)

  • fabricantes de pescado Finder (control de calidad y los transductores de desarrollo bajo el agua)

  • Anteojos fabricantes de lentes (mantenimiento de sistemas de limpieza)

  • fabricantes de señuelos de pesca (de mantenimiento y fabricación cuerno)

  • fabricantes de agua y contadores de energía (mantenimiento y fabricación de cuerno)

  • industria minera (cajas de limpieza por ultrasonidos de mantenimiento y restauración)

  • Ultrasónica industria de los aditivos (mantenimiento, fabricación y desarrollo de cuerno)

  • Grupos de investigación (piezoeléctrico y dispositivos ultrasónicos de desarrollo)

  • I + D departamentos (desarrollo de productos)

  • fabricantes de sensores (mantenimiento, control de calidad e inspección recibo)


Servicio y envío

  • Garantía de un año para el transductor.

  • Puede ponerse en contacto con nosotros para la investigación técnica en cualquier momento.

  • Suministramos servicio del OEM para los clientes de ultramar, también mantendrá la confidencialidad de nuestros clientes.

  • Suministramos un servicio personalizado productos para la pequeña cantidad también.

  • El envío por el FED-EX / DHL



¿Cómo equilibrar un transductor ultrasónico por el analizador de impedancia ultrasónica?

transductor ultrasónico de cerámica piezoeléctrica es el componente principal de los productos de ultrasonidos. La calidad de la estrella de la calidad afecta directamente el rendimiento de todo el equipo ultrasónico. Nuestros transductores están estrictamente probados por el sistema de evaluación de cerámica piezoeléctrica. El analizador de impedancia se puede usar para evaluar láminas piezoeléctricas de cerámica, transductores piezoeléctricos, y sistemas de vibración enteras (transductores + cuernos, mohos) y otros dispositivos. El rendimiento del dispositivo es bueno o malo. Análisis de los equipos dispositivo ultrasónico con un analizador de impedancia, los parámetros más importantes son los siguientes:

1. Fs: La frecuencia de resonancia mecánica, es decir, la recuencia de funcionamiento del sistema de vibración, debe estar tan cerca al valor esperado como sea posible en el diseño.

Este es el parametro más importante, ya que creo en la obra correspondiente.

Para una máquina de limpieza, mayor será la consistencia frecuencia de resonancia del vibrador, mejor.

Para los soldadores de plástico o mecanizado ultrasónico, si el cuerno ultrasónico o molde no está diseñado correctamente, la frecuencia de resonancia del vibrador se desviará del punto de funcionamiento.

2. Gmax: conductancia en la resonancia, la conductancia del sistema de vibración cuando se opera, que es el recíproco de la resistencia dinámica. El más grande mejor en las mismas condiciones de apoyo, Gmax = 1. / R1. En general, para la limpieza o soldadura de vibradores, generalmente entre 50 ms ~ 500 ms. Si es demasiado pequeño, en general, el sistema vibrador o vibraciones funcionará.

Hay problemas como la falta de coincidencia de circuito o baja eficiencia de conversión y corta vida del vibrador.

3. C0: capacitancia de la rama estática en el circuito equivalente del dispositivo piezoeléctrico, C0 = CT-C1 (donde: CT es la capacidad libre en 1 kHz, y C1 es el equivalente del dispositivo piezoeléctrico.

La estrella del condensador de la rama dinámica en la carretera). Cuando se utiliza, el balance de C0 con inductancia.

En el diseño del circuito de la máquina de limpieza o de la máquina de proceso ultrasónico, equilibrando correctamente C0 puede aumentar el factor de potencia de la fuente de alimentación ultrasónica. Hay dos métodos para utilizar el balance de inductancia.

la sintonización en paralelo y puesta a punto serie.

4. Qm: factor mecánico de calidad, determinada por el método de la curva de conductancia, Qm = Fs / (F2 - F1), mayor será la Qm, el mejor, porque cuanto mayor sea la Qm, mayor es la eficiencia vibrador;

Qm debe coincidir con la fuente de alimentación. Cuando el valor Qm es demasiado alta, la fuente de alimentación no puede ser igualada.

Para limpiar el vibrador, mayor será el valor Qm, mejor. En general, el Qm del vibrador de limpieza debe llegar a 500 o más. Si es demasiado baja, la eficiencia vibrador es baja.

Para que la máquina de soldadura por ultrasonidos, el valor Qm del propio vibrador es generalmente alrededor de 500, y después de la adición de la bocina, por lo general, llega a alrededor de 1000, con el cuerno que puede alcanzar 1500 ~ 3000. Si es demasiado baja, la eficiencia es baja vibración, pero no debe ser demasiado alta, ya que cuanto mayor sea el Qm, más estrecho será el ancho de banda de trabajo, la fuente de alimentación dura es difícil de igualar, y la fuente de alimentación es difícil.

Para trabajar en el punto de frecuencia de resonancia, el dispositivo no funciona.

5.F2, F1: la frecuencia del punto de media potencia del vibrador. Para todo el sistema de vibración (incluyendo el cuerno y el molde) para el mecanizado por ultrasonidos, F2-F1 es mayor que 10 Hz, de lo contrario la banda de frecuencia es demasiado estrecha, la fuente de alimentación es difícil de operar en el punto de frecuencia de resonancia, y el dispositivo no puede trabajar.

F2 - F1 está directamente relacionado con el valor Qm, Qm = Fs / (F2- F1).

6. Fp: frecuencia de anti-resonancia, la frecuencia de resonancia de la rama en paralelo del vibrador piezoeléctrico. A esta frecuencia, la impedancia del vibrador piezoeléctrico es el más grande.

7. Zmax: impedancia anti-resonante, en circunstancias normales, - la impedancia anti-resonante de un transductor está por encima de varias decenas de kilo-ohmios, si la impedancia de anti-resonancia es relativamente baja, la vida del vibrador es relativamente corto.

8. CT: capacitancia gratuito, el valor de capacitancia del dispositivo piezoeléctrico a 1 kHz. Este valor es consistente con el valor medido por el medidor de capacitancia digital. Este valor se resta del condensador C1 dinámico.

Esto también es un parametro importante en el trabajo de adaptación.

La verdadera capacidad C0 estática se puede obtener. C0 necesita ser equilibrada por un inductor externo. C1 participa en la conversión de estrella cuando el sistema está funcionando, y no tiene que ser equilibrada.

9. R1: resistencia dinámica, la resistencia de la conexión en serie de los vibradores piezoeléctricos, menor es el mejor en las mismas condiciones de apoyo. Para la limpieza o soldadura de la vibrador, si R1 es demasiado grande, hay un problema con el vibrador.

Es un parámetro de referencia para comprobar la calidad del transductor.

10. Keff: coeficiente de acoplamiento electromecánico eficaz, - en general, cuanto mayor sea el Keff, mayor es la eficiencia de conversión





1. ¿Quién debe comprar analizador de impedancia?

El que utilizar equipos de ultrasonidos frequencly debe comprar el analizador de impedancia.


2. ¿Cuál es la función de analizador de impedancia?

Nos puede ayudar a conseguir todos los parámetros del componente de ultrasonidos.

3.Does útil para nuestra productora?

Sí, puede ayudar a encontrar el problema rápido, por lo que no será confundido, cuando su equipo no funciona.

4.Does el traje analizador de impedancia ultrasónica para toda el área de ultrasonidos?

Sí, se puede trabajar para compoents ultrasónicas en cualquier área, como caleaning ultrasónica, soldadura por ultrasonidos, sonoquímica por ultrasonidos, corte por ultrasonidos, sellado ultraosnic.


5. ¿Cuál es la vida de uso de este equipo?

8 ~ 10 años
