Bocina rotatoria ultrasónica simétrica de 35KHZ para soldadura acústica radial

Un conjunto ultrasónico giratorio montado en una carcasa de cojinete que se puede montar en cualquier orientación.Está disponible en 20, 35 kHz con anchos de enlace de hasta 15 mm.La unión está destinada a fabricantes de maquinaria y usuarios finales experimentados que desean desarrollar sus propias soluciones de accionamiento y herramientas.Las máquinas de coser ultrasónicas funcionan como una máquina de coser rotativa tradicional, pero producen costuras suaves y lisas que son impermeables a la humedad o los líquidos.
Frecuencia:
Poder:
cuerno:
peso:
Estado de Disponibilidad:
Cantidad:
Bocina rotatoria ultrasónica simétrica de 35KHZ para soldadura acústica radial
Bocina rotatoria ultrasónica simétrica de 35KHZ para soldadura acústica radial
Bocina rotatoria ultrasónica simétrica de 35KHZ para soldadura acústica radial
  • RPS-R35

  • Rps-sonic

  • RPS-R35

Bocina rotatoria ultrasónica simétrica de 35KHZ para soldadura acústica radial

Una bocina giratoria ultrasónica tiene secciones de entrada cónicas para la conversión de energía acústica axial en energía acústica radial.La bocina giratoria preferida incluye una primera mitad que tiene una primera sección de soldadura radial y una primera sección de entrada axial para recibir una primera energía acústica axial.El cuerno giratorio incluye además una segunda mitad acoplada a la primera mitad.La segunda mitad tiene una segunda sección de soldadura radial y una segunda sección de entrada axial para recibir una segunda energía acústica axial.Cada mitad tiene una sección cónica definida por una superficie cónica interior y una superficie cónica exterior de manera que las mitades convierten una parte de la primera y segunda energía acústica axial en energía acústica radial.Cada superficie ahusada interior forma un ángulo interior con respecto a un eje del cuerno y cada superficie ahusada exterior forma un ángulo exterior con respecto al eje.

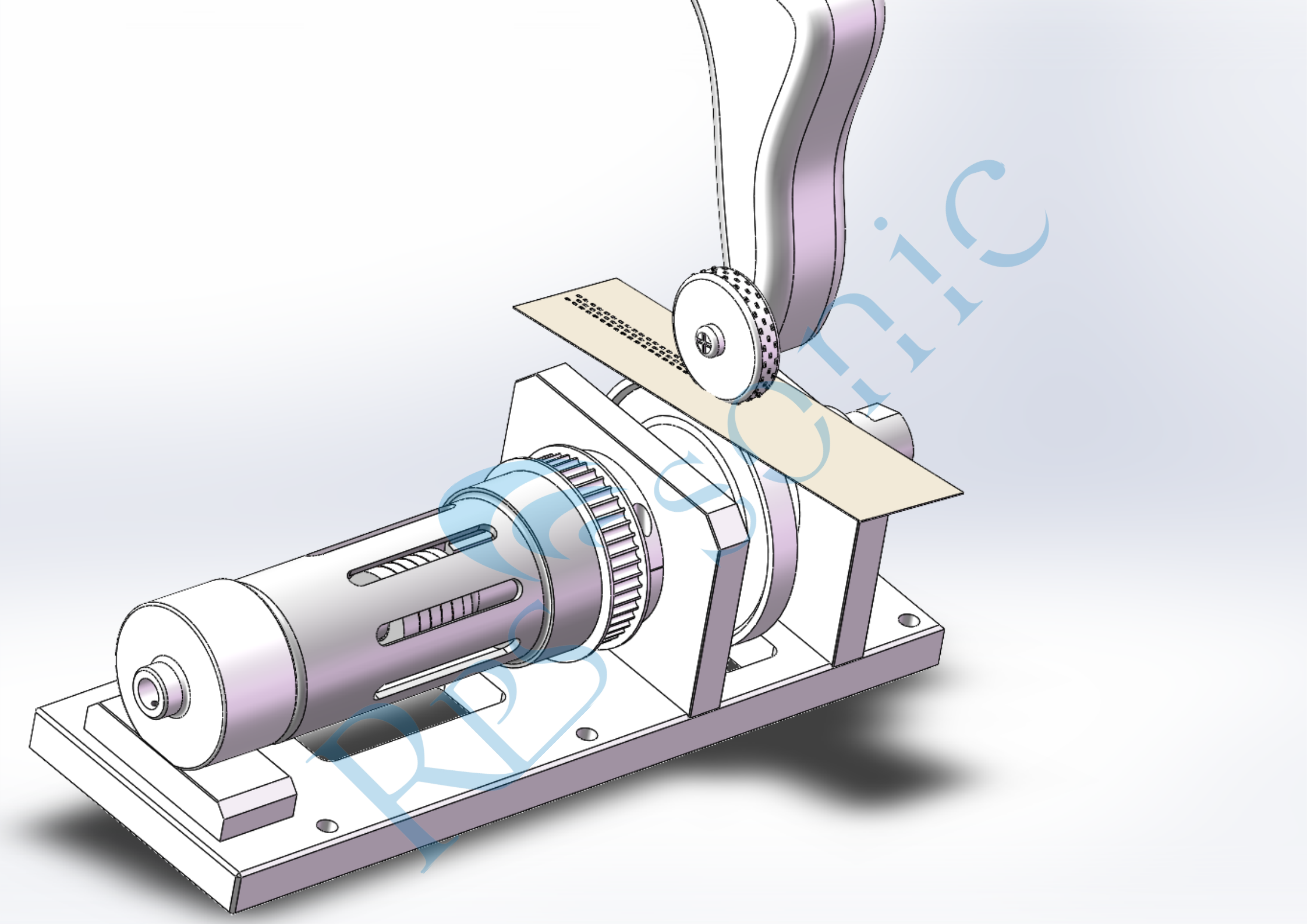

Un conjunto ultrasónico giratorio montado en una carcasa de cojinete que se puede montar en cualquier orientación.Está disponible en 20, 28,30,35 kHz con anchos de enlace de hasta 18 mm.La unión está destinada a fabricantes de maquinaria y usuarios finales experimentados que desean desarrollar sus propias soluciones de accionamiento y herramientas.   Las máquinas de coser ultrasónicas funcionan como una máquina de coser rotativa tradicional, pero producen costuras suaves y lisas que son impermeables a la humedad o los líquidos.



Artículo Parámetro
Frecuencia 35khz
Fuerza 800W
chips de ceramica 4 fichas
Velocidad   20m/min en máximo
Ancho de soldadura   10 mm de máximo
Cuerno de soldadura   Bocina giratoria de 35 Khz
Tipo de soldadura   continúa soldando



Rps-sonic suministra sistemas ultrasónicos rotativos de alta potencia para las industrias de embalaje, higiene y conversión especializada.

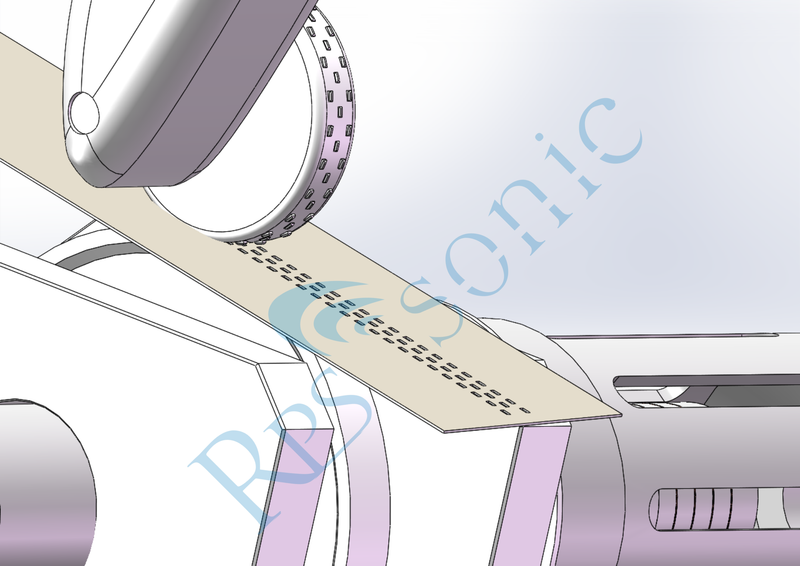

Si bien se han desarrollado varias configuraciones de bocina, es bien sabido que una buena manera de lograr soldaduras ultrasónicas de alta calidad y alta velocidad es utilizar una bocina giratoria con un yunque giratorio.Normalmente, una bocina giratoria es cilíndrica y gira alrededor de un eje.La energía acústica de entrada es en dirección axial y la energía acústica de salida es en dirección radial.La bocina y el yunque son esencialmente dos cilindros colocados uno cerca del otro, que giran en direcciones opuestas con velocidades tangenciales iguales o desiguales.Las piezas a unir pasan entre estas superficies cilíndricas a una velocidad lineal que normalmente coincide con la velocidad tangencial de estas superficies cilíndricas.Hacer coincidir las velocidades tangenciales del cuerno giratorio y el yunque con la velocidad lineal de las piezas puede minimizar el arrastre entre el cuerno y las piezas.


Por lo tanto, los cuernos giratorios suelen estar formados por al menos una sección de entrada axial y una sección de soldadura radial.La sección de entrada recibe la energía acústica axial, mientras que la sección de soldadura aplica la energía acústica radial convertida a las piezas objetivo.Aunque el cuerno giratorio convencional descrito anteriormente es aceptable para algunas aplicaciones, persisten ciertas dificultades importantes.Una dificultad se refiere al deseo de obtener un alto nivel de uniformidad de amplitud.La uniformidad de amplitud es efectivamente una medida del porcentaje de la soldadura que recibe la misma cantidad de energía de soldadura.Específicamente, la uniformidad de la amplitud se determina midiendo el desplazamiento máximo de la superficie externa de la sección de soldadura (es decir, la 'cara' de soldadura) para una excitación de entrada determinada.También se mide el desplazamiento mínimo para la misma excitación, y la relación entre el desplazamiento mínimo y el desplazamiento máximo representa la uniformidad de amplitud.Por lo tanto, una bocina giratoria con una uniformidad de amplitud cercana al cien por ciento produciría una energía acústica de salida muy uniforme en toda su cara de soldadura.La uniformidad de alta amplitud da como resultado soldaduras más predecibles y, en última instancia, menores costos de fabricación.



Soldadura por filtro ultrasónico


GUÍA DE REFERENCIA DE AMPLITUD para SOLDADURA ULTRASÓNICA (en Micras (um))




Resina



Frecuencia

Amorfo

15khz

20 kHz

30 kHz

40 kHz

Acrilonitrilo Butadieno Estireno (ABS

36-84

30-70

24-56

18-42

Acrilonitrilo estireno acrilato (ASA)

36-84

30-70

24-56

18-42

Policarbonato (PC)

72-120

60-100

48-80

36-60

PC/ABS

72-120

60-100

48-80

36-60

Policarbonato/ Poliéster

60-120

50-100

40-80

30-60

Polieterimida (PEl)

84-120

70-100

56-80

42-60

Polietersulfona (PES)

84-120

70-100

56-80

42-60

Polimetacrilato de metilo (acrílico, PMMA)

48-84

40-70

32-56

24-42

Óxido de polifenileno (PPO)

60-108

50-90

40-72

30-54

Poliestireno (PS)

36-84

30-70

24-56

18-42

Polisulfona (fuente de alimentación

84-120

70-100

56-80

42-60

Cloruro de polivinilo (PVC rígido)

48-96

40-80

32-64

24-48

Estireno-Acrilonitrilo (SAN)

36-84

30-70

24-56

18-42

Semicristalino





Celulósica (CA, CAB, CAP)

72-120

60-100

48-80

36-60

Polímero de cristal líquido (LCP)

84-144

70-120

56-96

42-72

Polioximetileno, poliacetal (POM)

84-144

70-120

56-96

42-72

Poliamida (nylon, PA)

84-144

70-120

56-96

42-72

Tereftalato de polibutileno (poliéster, PBT)

84-144

70-120

56-96

42-72

Tereftalato de polietileno (poliéster, PET)

96-144

80-120

64-96

48-72

Polieteretercetona (PEEK)

84-144

70-120

56-96

42-72

Polietileno (PE)

108-144

90-120

72-96

54-72

Sulfuro de polifenileno (PPS)

96-144

80-120

64-96

48-72

Polipropileno (PP)

108-144

90-120

72-96

54-72


Rps-sonic, está formado por un par de jóvenes que aman mucho los ultrasonidos. Los miembros fundadores de RPS-SONIC tienen un título promedio de licenciatura o superior.Llevan más de 5 años en la industria del ultrasonido y tienen una amplia experiencia en ultrasonido.La filosofía empresarial de la empresa es: no promocionar ciegamente ningún producto, encontrar el producto adecuado para el cliente.Entonces, antes de cada pedido, confirmaremos todos los detalles, incluidos los detalles de la aplicación, las condiciones del equipo y la información específica del equipo.

Antes del año 2012, solo vendíamos segundos equipos de soldadura branson/dukane/rinco/herrman/telsonic. Durante estos veinte años de desarrollo, encontramos que cada vez más personas tienen problemas con la parte central del equipo de soldadura ultrasónica: generador y transductor, por lo que Decidimos iniciar nuestro negocio de transductor y generador de nuestro propio transductor y generador.Muchos de los usuarios finales se enfrentan al problema del transductor, no saben por qué el transductor está roto y cambian el costoso transductor uno por uno.En realidad, un transductor Branson/Dukane/rinco puede durar entre 10 y 30 años, incluso el transductor más barato puede durar unos 5 años.Entonces debe haber algunas razones si su transductor se rompe en un año.Es por eso que queremos construir Rps-sonic, necesitamos ayudar a más usuarios finales a saber más sobre el transductor, a utilizar mejor el equipo ultrasónico y a ahorrar costos cuando se enfrente al problema.


Una operación irrazonable puede acortar la vida útil del generador ultrasónico.Por lo tanto, tenemos que realizar una consulta técnica antes de operar la máquina de soldadura ultrasónica.El punto clave de la máquina ultrasónica es la resonancia; sólo mantener cada pieza en resonancia puede hacer que el sistema tenga el mejor ambiente de trabajo.

Estamos comprometidos a desarrollar un generador ultrasónico más estable, que minimice la tasa de fallas de la caja y acompañe su proceso de producción.
