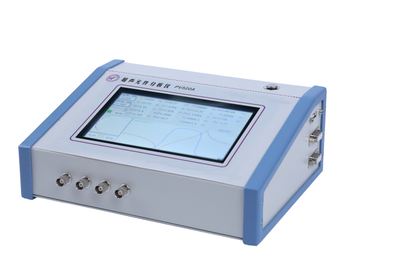

Alta frecuencia compatible ultrasónico Analizador de impedancia transductores de ultrasonido
CómoPara evaluar el desempeño del transductor ultrasónico?
Para evaluar el desempeño del sistema de vibración ultrasónica, es necesario analizar desde dos aspectos: los parámetros y las curvas de admisión:
1) Parámetros:
El analizador de impedancia se puede usar para evaluar el rendimiento de varios dispositivos tales como hojas de cerámicos piezoeléctricos, transductores piezoeléctricos, y sistemas de vibración enteras (transductores más cuernos, mohos). Análisis de los equipos dispositivo ultrasónico con un analizador de impedancia, los parámetros más importantes son los siguientes:
Fs: La frecuencia de resonancia mecánica, es decir, la frecuencia de funcionamiento del sistema de vibración, deben ser lo más próximo al valor esperado como sea posible en el diseño y deben coincidir con el punto de funcionamiento fuente de alimentación.
Para una máquina de limpieza, mayor será la consistencia frecuencia de resonancia del vibrador, mejor.
Para los soldadores de plástico o mecanizado ultrasónico, si el diseño de bocina o molde no es razonable, la frecuencia de resonancia del vibrador se desviará del punto de funcionamiento.
R1: resistencia dinámica, la resistencia de la serie serie de vibradores piezoeléctricos, menor es el mejor en las mismas condiciones de apoyo. Para vibradores de limpieza o de soldadura, es generalmente entre5 Ω y 20 Ω. Si es demasiado grande, el sistema vibrador o vibración tendrá problemas, como la falta de coincidencia de circuito o baja eficiencia de conversión, y la corta vida del vibrador.
Qm: factor de calidad mecánica, determinado por el método de la curva de conductancia, Qm = Fs / (F2-F1), el higher la Qm, el mejor, porque cuanto mayor sea el Qm, mayor será la eficiencia vibrador; pero el Qm debe coincidir con la fuente de alimentación, el valor Qm es demasiado alto La fuente de alimentación no coincide.
Para limpiar el vibrador, mayor será el valor Qm, mejor. En términos generales, la Qm del vibrador limpieza debe estar entre 500 y 1000. Si es demasiado baja, la eficiencia vibrador es baja. Si es demasiado alta, la fuente de alimentación no puede ser igualada.
Para la soldadura por ultrasonidos o de mecanizado, el valor Qm del propio vibrador es generalmente alrededor de 500 ~ 1000, y todo el sistema es de 1500 ~ 3000. Si es demasiado baja, la eficiencia de la vibración es baja, pero no puede ser demasiado alta, ya que cuanto mayor sea el Qm, más el ancho de banda estrecha de trabajo, la fuente de alimentación es difícil de igualar, es decir, la fuente de alimentación es difícil para trabajar en el punto de frecuencia de resonancia, y el dispositivo no puede funcionar.
CT: capacitancia gratuito, el valor de capacitancia del dispositivo piezoeléctrico a 1 kHz. Este valor es consistente con el valor medido por el medidor de capacitancia digital. Este valor resta el condensador C1 dinámico para obtener la verdadera capacidad C0 estática, C0 = CT-C1. Cuando se utiliza, el balance de C0 con inductancia.
En el diseño del circuito de una máquina lavadora o máquina de tratamiento ultrasónico, C0 correctamente equilibrio puede aumentar el factor de potencia de la fuente de alimentación. Hay dos métodos para utilizar el balance del inductor, el ajuste paralelo y serie de sintonía.
Fp: frecuencia de anti-resonancia, la frecuencia de resonancia de la rama en paralelo del vibrador piezoeléctrico. A esta frecuencia, la impedancia Zmax del vibrador piezoeléctrico es el más grande. Si la impedancia anti-resonante Zmax es baja, el vibrador tiene un problema.
2) Gráficos
El analizador de impedancia proporciona cinco tipos de coordinar los diagramas característicos, y el diagrama de característica logarítmica tiene un significado importante para la detección de dispositivos piezoeléctricos. El rendimiento de vibraciones de un vibrador piezoeléctrico o un sistema de vibración pueden ser directamente evaluadas por un gráfico logarítmico, que es relativamente intuitiva y práctica.
En circunstancias normales, el círculo admisión y la curva de conductancia son como se muestran en la siguiente figura.
El círculo admitancia es un solo círculo, y el gráfico logarítmico tiene sólo un par de valores mínimo y máximo:
En condiciones anormales, el círculo admisión y la curva de conductancia son como se muestra en la figura siguiente. Hay varios círculos pequeños parásitos en la carta de admisión. La gráfica logarítmica tiene muchos pares de valores mínimo y máximo:
Servicio y envío
Garantía de un año paratransductor.
Puede ponerse en contacto con nosotros para la investigación técnica en cualquier momento.
Suministramos servicio del OEM para los clientes de ultramar, también mantendrá la confidencialidad de nuestros clientes.
Suministramos un servicio personalizado productos para la pequeña cantidad también.
El envío por el FED-EX / DHL
Alta frecuencia compatible ultrasónico Analizador de impedancia transductores de ultrasonido
CómoPara evaluar el desempeño del transductor ultrasónico?
Para evaluar el desempeño del sistema de vibración ultrasónica, es necesario analizar desde dos aspectos: los parámetros y las curvas de admisión:
1) Parámetros:
El analizador de impedancia se puede usar para evaluar el rendimiento de varios dispositivos tales como hojas de cerámicos piezoeléctricos, transductores piezoeléctricos, y sistemas de vibración enteras (transductores más cuernos, mohos). Análisis de los equipos dispositivo ultrasónico con un analizador de impedancia, los parámetros más importantes son los siguientes:
Fs: La frecuencia de resonancia mecánica, es decir, la frecuencia de funcionamiento del sistema de vibración, deben ser lo más próximo al valor esperado como sea posible en el diseño y deben coincidir con el punto de funcionamiento fuente de alimentación.
Para una máquina de limpieza, mayor será la consistencia frecuencia de resonancia del vibrador, mejor.
Para los soldadores de plástico o mecanizado ultrasónico, si el diseño de bocina o molde no es razonable, la frecuencia de resonancia del vibrador se desviará del punto de funcionamiento.
R1: resistencia dinámica, la resistencia de la serie serie de vibradores piezoeléctricos, menor es el mejor en las mismas condiciones de apoyo. Para vibradores de limpieza o de soldadura, es generalmente entre5 Ω y 20 Ω. Si es demasiado grande, el sistema vibrador o vibración tendrá problemas, como la falta de coincidencia de circuito o baja eficiencia de conversión, y la corta vida del vibrador.
Qm: factor de calidad mecánica, determinado por el método de la curva de conductancia, Qm = Fs / (F2-F1), el higher la Qm, el mejor, porque cuanto mayor sea el Qm, mayor será la eficiencia vibrador; pero el Qm debe coincidir con la fuente de alimentación, el valor Qm es demasiado alto La fuente de alimentación no coincide.
Para limpiar el vibrador, mayor será el valor Qm, mejor. En términos generales, la Qm del vibrador limpieza debe estar entre 500 y 1000. Si es demasiado baja, la eficiencia vibrador es baja. Si es demasiado alta, la fuente de alimentación no puede ser igualada.
Para la soldadura por ultrasonidos o de mecanizado, el valor Qm del propio vibrador es generalmente alrededor de 500 ~ 1000, y todo el sistema es de 1500 ~ 3000. Si es demasiado baja, la eficiencia de la vibración es baja, pero no puede ser demasiado alta, ya que cuanto mayor sea el Qm, más el ancho de banda estrecha de trabajo, la fuente de alimentación es difícil de igualar, es decir, la fuente de alimentación es difícil para trabajar en el punto de frecuencia de resonancia, y el dispositivo no puede funcionar.
CT: capacitancia gratuito, el valor de capacitancia del dispositivo piezoeléctrico a 1 kHz. Este valor es consistente con el valor medido por el medidor de capacitancia digital. Este valor resta el condensador C1 dinámico para obtener la verdadera capacidad C0 estática, C0 = CT-C1. Cuando se utiliza, el balance de C0 con inductancia.
En el diseño del circuito de una máquina lavadora o máquina de tratamiento ultrasónico, C0 correctamente equilibrio puede aumentar el factor de potencia de la fuente de alimentación. Hay dos métodos para utilizar el balance del inductor, el ajuste paralelo y serie de sintonía.
Fp: frecuencia de anti-resonancia, la frecuencia de resonancia de la rama en paralelo del vibrador piezoeléctrico. A esta frecuencia, la impedancia Zmax del vibrador piezoeléctrico es el más grande. Si la impedancia anti-resonante Zmax es baja, el vibrador tiene un problema.
2) Gráficos
El analizador de impedancia proporciona cinco tipos de coordinar los diagramas característicos, y el diagrama de característica logarítmica tiene un significado importante para la detección de dispositivos piezoeléctricos. El rendimiento de vibraciones de un vibrador piezoeléctrico o un sistema de vibración pueden ser directamente evaluadas por un gráfico logarítmico, que es relativamente intuitiva y práctica.
En circunstancias normales, el círculo admisión y la curva de conductancia son como se muestran en la siguiente figura.
El círculo admitancia es un solo círculo, y el gráfico logarítmico tiene sólo un par de valores mínimo y máximo:
En condiciones anormales, el círculo admisión y la curva de conductancia son como se muestra en la figura siguiente. Hay varios círculos pequeños parásitos en la carta de admisión. La gráfica logarítmica tiene muchos pares de valores mínimo y máximo:
Servicio y envío
Garantía de un año paratransductor.
Puede ponerse en contacto con nosotros para la investigación técnica en cualquier momento.
Suministramos servicio del OEM para los clientes de ultramar, también mantendrá la confidencialidad de nuestros clientes.
Suministramos un servicio personalizado productos para la pequeña cantidad también.
El envío por el FED-EX / DHL
¿Quién debe comprar analizador de impedancia?
El que utilizar equipos de ultrasonidos frequencly debe comprar el analizador de impedancia.
2. ¿Cuál es la función de analizador de impedancia?
Nos puede ayudar a conseguir todos los parámetros del componente de ultrasonidos.
3.Does útil para nuestra productora?
Sí, puede ayudar a encontrar el problema rápido, por lo que no será confundido, cuando su equipo no funciona.
4.Does el traje analizador de impedancia ultrasónica para toda el área de ultrasonidos?
Sí, se puede trabajar para compoents ultrasónicas en cualquier área, como caleaning ultrasónica, soldadura por ultrasonidos, sonoquímica por ultrasonidos, corte por ultrasonidos, sellado ultraosnic.
5. ¿Cuál es la vida de uso de este equipo?
8 ~ 10 años
¿Quién debe comprar analizador de impedancia?
El que utilizar equipos de ultrasonidos frequencly debe comprar el analizador de impedancia.
2. ¿Cuál es la función de analizador de impedancia?
Nos puede ayudar a conseguir todos los parámetros del componente de ultrasonidos.
3.Does útil para nuestra productora?
Sí, puede ayudar a encontrar el problema rápido, por lo que no será confundido, cuando su equipo no funciona.
4.Does el traje analizador de impedancia ultrasónica para toda el área de ultrasonidos?
Sí, se puede trabajar para compoents ultrasónicas en cualquier área, como caleaning ultrasónica, soldadura por ultrasonidos, sonoquímica por ultrasonidos, corte por ultrasonidos, sellado ultraosnic.
5. ¿Cuál es la vida de uso de este equipo?
8 ~ 10 años
¿Cómo equilibrar un transductor ultrasónico por el analizador de impedancia ultrasónica?
transductor ultrasónico de cerámica piezoeléctrica es el componente principal de los productos de ultrasonidos. La calidad de la estrella de la calidad afecta directamente el rendimiento de todo el equipo ultrasónico. Nuestros transductores están estrictamente probados por el sistema de evaluación de cerámica piezoeléctrica. El analizador de impedancia se puede usar para evaluar láminas piezoeléctricas de cerámica, transductores piezoeléctricos, y sistemas completos de vibración (transductores + cuernos, mohos) y otros dispositivos. El rendimiento del dispositivo es bueno o malo. Análisis de los equipos dispositivo ultrasónico con un analizador de impedancia, los parámetros más importantes son los siguientes:
1. Fs: la frecuencia de resonancia mecánica, es decir, la recuencia de funcionamiento del sistema de vibración, debe ser tan cerca del valor esperado como sea posible en el diseño.
Este es el parametro más importante, ya que creo en la obra correspondiente.
Para una máquina de limpieza, mayor será la consistencia frecuencia de resonancia del vibrador, mejor.
Para los soldadores de plástico o mecanizado ultrasónico, si el cuerno ultrasónico o molde no está diseñado correctamente, la frecuencia de resonancia del vibrador se desviará del punto de funcionamiento.
2. Gmax: conductancia en la resonancia, la conductancia del sistema de vibración cuando se opera, que es el recíproco de la resistencia dinámica. El más grande mejor en las mismas condiciones de apoyo, Gmax = 1. / R1. En general, para la limpieza o soldadura de vibradores, generalmente entre 50 ms ~ 500 ms. Si es demasiado pequeño, en general, el sistema vibrador o vibraciones funcionará.
Hay problemas como la falta de coincidencia de circuito o baja eficiencia de conversión y corta vida del vibrador.
3. C0: capacitancia de la rama estática en el circuito equivalente del dispositivo piezoeléctrico, C0 = CT-C1 (donde: CT es la capacidad libre en 1 kHz, y C1 es el equivalente del dispositivo piezoeléctrico.
La estrella del condensador de la rama dinámica en la carretera). Cuando se utiliza, el balance de C0 con inductancia.
En el diseño del circuito de la máquina de limpieza o de la máquina de proceso ultrasónico, equilibrando correctamente C0 puede aumentar el factor de potencia de la fuente de alimentación ultrasónica. Hay dos métodos para utilizar el balance de inductancia.
la sintonización en paralelo y puesta a punto serie.
4. Qm: factor mecánico de calidad, determinada por el método de la curva de conductancia, Qm = Fs / (F2 - F1), mayor será la Qm, el mejor, porque cuanto mayor sea la Qm, mayor es la eficiencia vibrador;
Qm debe coincidir con la fuente de alimentación. Cuando el valor Qm es demasiado alta, la fuente de alimentación no puede ser igualada.
Para limpiar el vibrador, mayor será el valor Qm, mejor. En general, el Qm del vibrador de limpieza debe llegar a 500 o más. Si es demasiado baja, la eficiencia vibrador es baja.
Para que la máquina de soldadura por ultrasonidos, el valor Qm del propio vibrador es generalmente alrededor de 500, y después de la adición de la bocina, por lo general, llega a alrededor de 1000, con el cuerno que puede alcanzar 1500 ~ 3000. Si es demasiado baja, la eficiencia es baja vibración, pero no debe ser demasiado alta, ya que cuanto mayor sea el Qm, más estrecho será el ancho de banda de trabajo, la fuente de alimentación dura es difícil de igualar, y la fuente de alimentación es difícil.
Para trabajar en el punto de frecuencia de resonancia, el dispositivo no funciona.
5.F2, F1: la frecuencia del punto de media potencia del vibrador. Para todo el sistema de vibración (incluyendo el cuerno y el molde) para el mecanizado por ultrasonidos, F2-F1 es mayor que 10 Hz, de lo contrario la banda de frecuencia es demasiado estrecha, la fuente de alimentación es difícil de operar en el punto de frecuencia de resonancia, y el dispositivo no puede trabajar.
F2 - F1 está directamente relacionado con el valor Qm, Qm = Fs / (F2- F1).
6. Fp: frecuencia de anti-resonancia, la frecuencia de resonancia de la rama en paralelo del vibrador piezoeléctrico. A esta frecuencia, la impedancia del vibrador piezoeléctrico es el más grande.
7. Zmax: impedancia anti-resonante, en circunstancias normales, - la impedancia anti-resonante de un transductor está por encima de varias decenas de kilo-ohmios, si la impedancia de anti-resonancia es relativamente baja, la vida del vibrador es relativamente corto.
8. CT: capacitancia gratuito, el valor de capacitancia del dispositivo piezoeléctrico a 1 kHz. Este valor es consistente con el valor medido por el medidor de capacitancia digital. Este valor se resta del condensador C1 dinámico.
Esto también es un parametro importante en el trabajo de adaptación.
La verdadera capacidad C0 estática se puede obtener. C0 necesita ser equilibrada por un inductor externo. C1 participa en la conversión de estrella cuando el sistema está funcionando, y no tiene que ser equilibrada.
9. R1: resistencia dinámica, la resistencia de la conexión en serie de los vibradores piezoeléctricos, menor es el mejor en las mismas condiciones de apoyo. Para la limpieza o soldadura de la vibrador, si R1 es demasiado grande, hay un problema con el vibrador.
Es un parámetro de referencia para comprobar la calidad del transductor.
10. Keff: coeficiente de acoplamiento electromecánico eficaz, - en general, cuanto mayor sea el Keff, mayor es la eficiencia de conversión
¿Cómo equilibrar un transductor ultrasónico por el analizador de impedancia ultrasónica?
transductor ultrasónico de cerámica piezoeléctrica es el componente principal de los productos de ultrasonidos. La calidad de la estrella de la calidad afecta directamente el rendimiento de todo el equipo ultrasónico. Nuestros transductores están estrictamente probados por el sistema de evaluación de cerámica piezoeléctrica. El analizador de impedancia se puede usar para evaluar láminas piezoeléctricas de cerámica, transductores piezoeléctricos, y sistemas completos de vibración (transductores + cuernos, mohos) y otros dispositivos. El rendimiento del dispositivo es bueno o malo. Análisis de los equipos dispositivo ultrasónico con un analizador de impedancia, los parámetros más importantes son los siguientes:
1. Fs: la frecuencia de resonancia mecánica, es decir, la recuencia de funcionamiento del sistema de vibración, debe ser tan cerca del valor esperado como sea posible en el diseño.
Este es el parametro más importante, ya que creo en la obra correspondiente.
Para una máquina de limpieza, mayor será la consistencia frecuencia de resonancia del vibrador, mejor.
Para los soldadores de plástico o mecanizado ultrasónico, si el cuerno ultrasónico o molde no está diseñado correctamente, la frecuencia de resonancia del vibrador se desviará del punto de funcionamiento.
2. Gmax: conductancia en la resonancia, la conductancia del sistema de vibración cuando se opera, que es el recíproco de la resistencia dinámica. El más grande mejor en las mismas condiciones de apoyo, Gmax = 1. / R1. En general, para la limpieza o soldadura de vibradores, generalmente entre 50 ms ~ 500 ms. Si es demasiado pequeño, en general, el sistema vibrador o vibraciones funcionará.
Hay problemas como la falta de coincidencia de circuito o baja eficiencia de conversión y corta vida del vibrador.
3. C0: capacitancia de la rama estática en el circuito equivalente del dispositivo piezoeléctrico, C0 = CT-C1 (donde: CT es la capacidad libre en 1 kHz, y C1 es el equivalente del dispositivo piezoeléctrico.
La estrella del condensador de la rama dinámica en la carretera). Cuando se utiliza, el balance de C0 con inductancia.
En el diseño del circuito de la máquina de limpieza o de la máquina de proceso ultrasónico, equilibrando correctamente C0 puede aumentar el factor de potencia de la fuente de alimentación ultrasónica. Hay dos métodos para utilizar el balance de inductancia.
la sintonización en paralelo y puesta a punto serie.
4. Qm: factor mecánico de calidad, determinada por el método de la curva de conductancia, Qm = Fs / (F2 - F1), mayor será la Qm, el mejor, porque cuanto mayor sea la Qm, mayor es la eficiencia vibrador;
Qm debe coincidir con la fuente de alimentación. Cuando el valor Qm es demasiado alta, la fuente de alimentación no puede ser igualada.
Para limpiar el vibrador, mayor será el valor Qm, mejor. En general, el Qm del vibrador de limpieza debe llegar a 500 o más. Si es demasiado baja, la eficiencia vibrador es baja.
Para que la máquina de soldadura por ultrasonidos, el valor Qm del propio vibrador es generalmente alrededor de 500, y después de la adición de la bocina, por lo general, llega a alrededor de 1000, con el cuerno que puede alcanzar 1500 ~ 3000. Si es demasiado baja, la eficiencia es baja vibración, pero no debe ser demasiado alta, ya que cuanto mayor sea el Qm, más estrecho será el ancho de banda de trabajo, la fuente de alimentación dura es difícil de igualar, y la fuente de alimentación es difícil.
Para trabajar en el punto de frecuencia de resonancia, el dispositivo no funciona.
5.F2, F1: la frecuencia del punto de media potencia del vibrador. Para todo el sistema de vibración (incluyendo el cuerno y el molde) para el mecanizado por ultrasonidos, F2-F1 es mayor que 10 Hz, de lo contrario la banda de frecuencia es demasiado estrecha, la fuente de alimentación es difícil de operar en el punto de frecuencia de resonancia, y el dispositivo no puede trabajar.
F2 - F1 está directamente relacionado con el valor Qm, Qm = Fs / (F2- F1).
6. Fp: frecuencia de anti-resonancia, la frecuencia de resonancia de la rama en paralelo del vibrador piezoeléctrico. A esta frecuencia, la impedancia del vibrador piezoeléctrico es el más grande.
7. Zmax: impedancia anti-resonante, en circunstancias normales, - la impedancia anti-resonante de un transductor está por encima de varias decenas de kilo-ohmios, si la impedancia de anti-resonancia es relativamente baja, la vida del vibrador es relativamente corto.
8. CT: capacitancia gratuito, el valor de capacitancia del dispositivo piezoeléctrico a 1 kHz. Este valor es consistente con el valor medido por el medidor de capacitancia digital. Este valor se resta del condensador C1 dinámico.
Esto también es un parametro importante en el trabajo de adaptación.
La verdadera capacidad C0 estática se puede obtener. C0 necesita ser equilibrada por un inductor externo. C1 participa en la conversión de estrella cuando el sistema está funcionando, y no tiene que ser equilibrada.
9. R1: resistencia dinámica, la resistencia de la conexión en serie de los vibradores piezoeléctricos, menor es el mejor en las mismas condiciones de apoyo. Para la limpieza o soldadura de la vibrador, si R1 es demasiado grande, hay un problema con el vibrador.
Es un parámetro de referencia para comprobar la calidad del transductor.
10. Keff: coeficiente de acoplamiento electromecánico eficaz, - en general, cuanto mayor sea el Keff, mayor es la eficiencia de conversión
