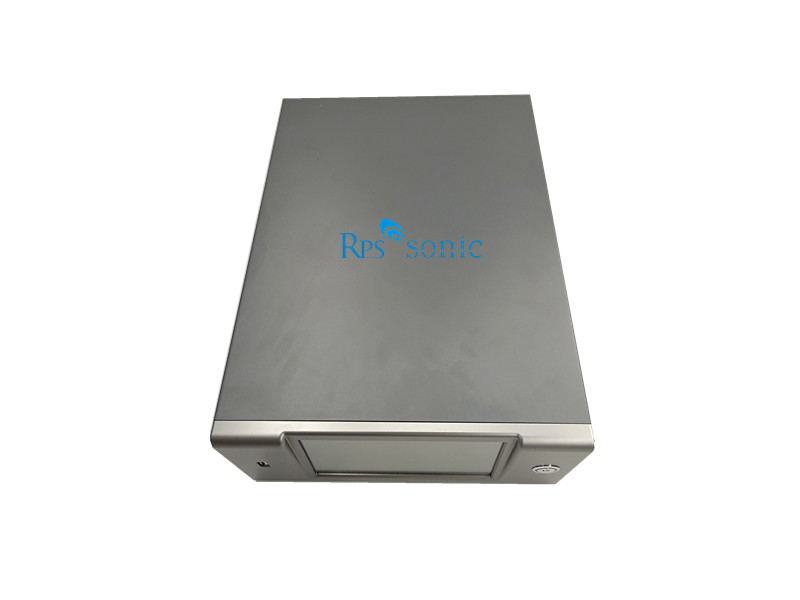

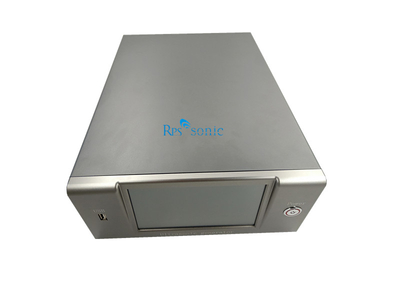

Diagrama del circuito de soldadura ultrasónica 35KHz generador de excitación independiente

V8.3 serie inteligente es otra obra maestra de nuestra empresa en 2016-2018, que tuvo dos años para construir. Se utiliza de alto rendimiento anti-interferencia microprocesador para realizar control electrónico. Todos los parámetros de soldadura de control son controladas por microordenador. Gestión, el sistema de control de frecuencia inteligente, eliminando el inconveniente de la modulación de frecuencia manual, la detección automática de la sobrecarga de ultrasonidos, el seguimiento de la mejor punto de resonancia, manteniendo la temperatura grupo vibración en el punto más bajo, el cambio de la frecuencia de la temperatura de la cabeza de soldadura, y de forma automática el ajuste de la funcionamiento de la máquina. mas estable.
Cantidad:
  • DG600-v8.3
  • Rps-sonic
  • DG600-v8.3

Diagrama del circuito de soldadura ultrasónica 35KHz generador de excitación independiente

QuéEs generador de ultrasonidos?

generador de ultrasonidos, generalmente se llama fuente de alimentación ultrasónica. Su función es convertir nuestros platos principales (220V 110V o 380V, 50 ó 60 Hz) en una señal de corriente alterna de alta frecuencia que coincide con el transductor ultrasónico. De la forma de la circuito amplificador, un circuito de amplificación lineal y un circuito de fuente de alimentación de conmutación se puede utilizar, y la fuente de energía ultrasónica de alta potencia generalmente adopta una forma de circuito de una fuente de alimentación de conmutación en términos de eficiencia de conversión. fuentes de alimentación lineales también tienen su propia gama de aplicaciones, que tiene la ventaja de que el circuito puede no ser estrictamente necesario.

Matching permite que la frecuencia de funcionamiento para cambiar continuamente y de forma continua. De la situación actual en la industria de ultrasonidos, generadores de ultrasonidos se dividen principalmente en la energía excitada suministro de auto-excitado y se separan.

El principio del generador de ultrasonidos es generar primero una señal de una frecuencia específica por un generador de señal, que puede ser una señal sinusoidal o una señal de pulso. Esta frecuencia específica es la frecuencia del transductor, y generalmente se aplica a ultrasonidos en un dispositivo ultrasónico. La frecuencia es de 20 KHz, 25 KHz, 28 KHz, 33 kHz, 40 kHz, 60 KHz, 70 kHz, 100 kHz.

generador de ultrasonidos

La ventaja de 35kHz Diagrama del circuito de soldadura por ultrasonidos Generador excitación separada

1. Alta estabilidad: Todos los circuitos integrados digitales adoptar procesador de anti-interferencia de alto rendimiento importado de los Estados Unidos. Al mismo tiempo, el número de componentes se reduce, la estructura de hardware se simplifica, y se añade la función de regulación de tensión para mejorar la fiabilidad y la estabilidad del sistema.

2, la frecuencia de seguimiento automático: la tecnología de síntesis de frecuencia digital combinado con seguimiento de la frecuencia de bucle de enganche de fase digital de la tecnología de control compuesto, puede eliminar la temperatura, la carga estática, área de procesamiento, desgaste de la herramienta y otros factores a la deriva regulador analógico convencional es difícil de superar las deficiencias, es propicio para el ajuste de parámetros es conveniente modificar el esquema de control e implementar diversas estrategias de control nuevos a través de la modificación del software del programa.

3, una fuerte potencia: la aplicación del módulo de potencia IGBT más su emocionante estructura del circuito oscilante, de manera que la potencia de salida es más de 1,5 veces la del circuito tradicional de auto-excitado.

4, la amplitud infinita de ajuste: de amplitud puede ser aumentado o disminuido en el proceso de ajuste, también puede ser afinado, efectivamente evitar que el tamaño de las piezas de plástico puede ser perfectamente soldada, reducir eficazmente la penetración, quemaduras, con función de seguimiento de producto defectuoso, más adecuado para uso automatizado, el rango de ajuste de la amplitud es de 10% ~ 100%

5, de protección y de alarma de fallo consejos inteligentes: la corriente del molde es demasiado alta protección, la protección de desplazamiento de frecuencia, la producción total es la protección demasiado grande. Si el equipo falla, el generador dejará de funcionar inmediatamente y pedirá la correspondiente razón de fallo hasta que el técnico retira el fallo.

6. La tecnología de control de amplitud de bucle cerrado Intelligent logra ajuste de amplitud, fluctuaciones de tensión de entrada y las fluctuaciones de carga para mantener una salida de amplitud constante.

7, una variedad de soldadura de cambio de modo, por lo que la precisión de soldadura es más alta, el ámbito de aplicación es más amplio, el efecto de soldadura es mejor.

Parámetro:

Articulo

Parámetro

Poder

1500In máximo

Rango de frecuencia

± 800Hz

Temperatura de funcionamiento

≤50 ℃

Frecuencia

35kHz

capacidad de contaje

3000 artículo

amplitud ajustar

10% ~ 100%

voltaje

110V / 220V

Circuito

Digital, excitación separada

Branson soldadura generador


Modelo

Frecuencia

Poder

Solicitud

Ventaja

HC-2000E

15 kHz ~ 100 kHz

Rango: ± 2 kHz

2000W en un máximo

Soldadura ultrasónicacon el modelo de tiempo, los requisitos de precisión baja .also traje para ultrasonic atomización, corte ultrasónico, sellado ultrasónicotodas las aplicaciones con el modelo de tiempo solamente.

Precio favorable.

El peso ligero, tamaño pequeño y conveniente.

HC-2000CS

15 kHz ~ 60 kHz

Rango: ± 2 kHz

2600W en un máximo

Ultrasónico de soldadura con el modelo de tiempo, adaptarse a los requisitos de precisión middle.also para ultrasónica de la atomización, corte por ultrasonidos, ultrasonidos sellado todas las aplicaciones con el modelo de tiempo solamente.

Precio favorable.

El peso ligero, tamaño pequeño y conveniente

HC-2000H

20kHz

Rango: ± 1 kHz

2000W en un máximo

Ultrasonic Welding & sellado para la tela no tejida, máquina de encaje, soldadura de costura. Con el modelo de tiempo solamente.

Puede trabajar continuamente 7 * 24 horas

bajo precio

Estable

Puede trabajar mucho tiempo

DG-6000 a 8,3

15 kHz ~ 70 kHz

Rango: ± 1 kHz

6000W en un máximo

Ultrasónico de soldadura / corte con el modelo de tiempo, el modelo de energía, modelo de profundidad y modelo de presión. Requisitos de precisión alta. Salida. También se adapta sonoquímica ultrasónica.

Hacia fuera puesto poderosa.

Alta precisión.

HZ2000

15 kHz ~ 50 kHz

Rango: ± 1 kHz

6000W en un máximo

La soldadura por ultrasonidos / corte con el modelo de tiempo, el modelo de energía, modo de soldadura secundaria, alto alto Out-put. También se adapta sonoquímica ultrasónica.

Hacia fuera puesto poderosa

Alta precisión

Todos los generadores se puede conectar a PLC, CON 485, 50 $ CARGOS

1. ¿Cuál es la garantía de su generador

nuestra garantíaes de un año, pero le podemos suministrar componentes libres, incluso fuera de garantía.

2. ¿Cuál es generador de frecuencia que proporcione?

Podemos suministrar generatorr de 15Khz a 70 kHz en función de sus necesidades o aplicación.

4. ¿Qué es la vida que usa su generador?

En un entorno de trabajo correcta, nuestro generador puede trabajar 8 ~ 10 años

5. ¿sus productos exportados antes?

Sí, nuestro generador exporta a EE.UU., América del Sur, Europa, Oriente Medio y Rusia durante muchos años.

7. ¿Usted proporciona el trabajo de OEM?

Sí, bienvenido a pedir la cooperación del OEM, tenemos OEM producido para EE.UU. y cliente alemán durante muchos años, también la esperanza de obtener más pedido del OEM para ampliar nuestro negocio.

8. Cómo personalizar generador?

Se puede comprar la placa PCB solamente, y que Cuztomize la caja en su lugar local.

9. ¿Puede generador de conectarse a la PC, PLC o Internet.

Sí, tenemos diferentes generador de versión, que se puede conectar a un PC. PLC, incluso internet.Also los diferentes precios.

10. Lo que se puede conseguir si el transductor / equipo roto durante la garantía?

Todo nuestro transductor y generador de prueba al menos 48 horas antes del envío, así que tenemos confianza en nuestro equipo. Por supuesto, nosotros le enviará nuevo transductor / equipos si se rompe en la garantía. Al mismo tiempo, tenemos que encontrar el problema, por lo que rompe con tanta rapidez.
