Máquina cortadora de chocolate por ultrasonidos con cinta transportadora

Máquina cortadora de chocolate por ultrasonidos con cinta transportadora

Este dispositivo ultrasónico para cortar chocolate incluye una máquina formadora, una salida de la máquina formadora, una cinta transportadora y un cortador ultrasónico. La cinta transportadora está ubicada en la salida de la máquina formadora y un cortador ultrasónico está colocado encima de la cinta transportadora. Las ventajas y efectos positivos de este modelo de utilidad incluyen: La adopción de la solución técnica antes mencionada permite la formación del producto en un solo paso, mejorando significativamente el rendimiento; el uso de cortadores ultrasónicos de formas especiales aumenta la variedad de formas de productos; y dado que el corte ultrasónico no requiere cuchillas afiladas ni reemplazo frecuente del cortador, ahorra mano de obra y tiempo, mejorando significativamente la eficiencia de producción y reduciendo costos.

Tecnología de fondo

En el proceso de producción de chocolate, los chocolates formados deben cortarse después de salir de la máquina formadora. El uso de cortadores tradicionales puede provocar astillas y roturas del producto, reduciendo el rendimiento.

Resumen del modelo de utilidad

Este modelo de utilidad tiene como objetivo proporcionar un dispositivo de producción de chocolate que reduzca la mano de obra y los recursos materiales y logre una alta eficiencia de producción.

Para abordar los problemas técnicos antes mencionados, el modelo de utilidad emplea las siguientes soluciones técnicas:

Este dispositivo ultrasónico para cortar chocolate incluye una máquina formadora, una salida de la máquina formadora, una cinta transportadora y un cortador ultrasónico. La cinta transportadora está ubicada en la salida de la máquina formadora y un cortador ultrasónico está colocado encima de la cinta transportadora.

Además, la máquina de corte por ultrasonidos comprende un microordenador de un solo chip, un generador de ultrasonidos y una cuchilla de corte por ultrasonidos.

Las ventajas y efectos positivos de este modelo de utilidad incluyen: Gracias a la adopción de la solución técnica antes mencionada, los productos se pueden formar de una sola vez, mejorando significativamente la tasa de rendimiento; el uso de cuchillas de corte ultrasónicas con formas especiales aumenta la variedad de productos que se pueden formar; y debido a que el corte ultrasónico no requiere una hoja afilada ni un reemplazo frecuente de herramientas, ahorra mano de obra y tiempo, mejorando significativamente la eficiencia de la producción y reduciendo los costos.

Breve descripción de los dibujos.

La figura 1 es un diagrama estructural del modelo de utilidad.

En la figura:

1. Máquina de moldeo

2. Salida de la máquina de moldeo

3. Cinta transportadora

4. Microcomputadora de un solo chip

5. Generador ultrasónico

6. Cuchilla de corte ultrasónica

Realización específica

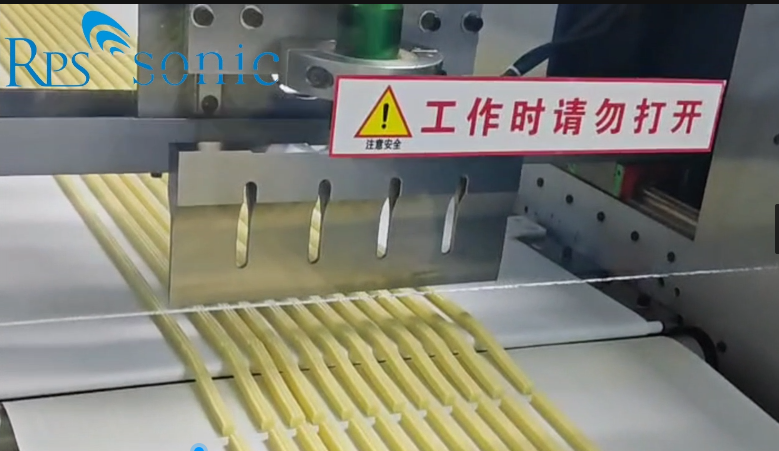

Como se muestra en la Figura 1, un dispositivo de corte de chocolate por ultrasonidos comprende una máquina de moldeo 1, una salida de la máquina de moldeo 2, una cinta transportadora 3 y una máquina de corte por ultrasonidos. La cinta transportadora 3 se proporciona en la salida 2 de la máquina de moldeo, y se proporciona una cuchilla de corte ultrasónica 6 encima de la cinta transportadora 3. La máquina de corte ultrasónico comprende una microcomputadora 4 de un solo chip, un generador ultrasónico 5 y una cuchilla de corte ultrasónica 6. El proceso operativo de esta realización es el siguiente: Después de que las dimensiones de corte del chocolate se ingresan en el microcontrolador 4, el El microcontrolador 4 envía una orden al generador ultrasónico 5. Al recibir la orden, el generador ultrasónico 5 ajusta la frecuencia ultrasónica y transmite ondas ultrasónicas al cortador ultrasónico 6, provocando que vibre. A medida que el chocolate fluye desde la máquina de moldeo 1 hasta la salida de la máquina de moldeo 2 y continúa hacia la cinta transportadora 3, el cortador ultrasónico 6 corta el chocolate según las dimensiones establecidas por el microcontrolador. Dependiendo de las necesidades del consumidor, es posible que sea necesario cortar el chocolate en diferentes formas después de salir de la máquina de moldeo. Esto se puede lograr reemplazando el cortador ultrasónico 4 encima de la cinta transportadora 3.

Lo anterior describe una realización detallada del presente modelo de utilidad. Sin embargo, el contenido es simplemente una realización preferida del presente modelo de utilidad y no debe interpretarse como limitativo del alcance de su implementación. Todas las variaciones y mejoras equivalentes realizadas dentro del alcance del presente modelo de utilidad siguen estando dentro del alcance del presente modelo de utilidad.
